气动旋转接头(+电)

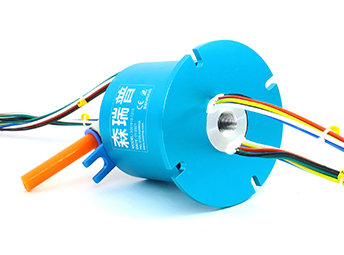

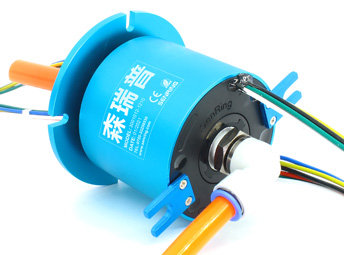

3001012系列单通路电气一体滑环

1进1出,气+电旋转接头,G3/8"接头,10∼12mm大小管径

森瑞普3001气动旋转接头是一个单通路电气一体滑环,可360度旋转传输压缩空气、蒸汽、真空等多种气体介质。支持4mm、6mm、8mm、10mm、12mm多种气管。3001系列单通路360度旋转通气接头不仅可以传输气体,还可以混合传输2A~800A各种电流。具有体积小、重量轻、扭矩小等优点。

安装方式 产品手册 3D模型 技术支持

在线咨询
产品特点
单通路电气一体滑环,G3/8螺纹,支持10~12mm气管;
可以混合功率动力线、信号线、以太网、USB、工业总线、控制线、电磁阀、感应线等;
标准为法兰安装形式,可定制空心轴安装;
能通过的介质有: 压缩空气、氢气、氮气、化学混合气体、蒸汽、冷却水、热水、热油、石油、硫酸、饮料等。
订购型号说明
30010123001012系列单通路电气一体滑环系列滑环特点

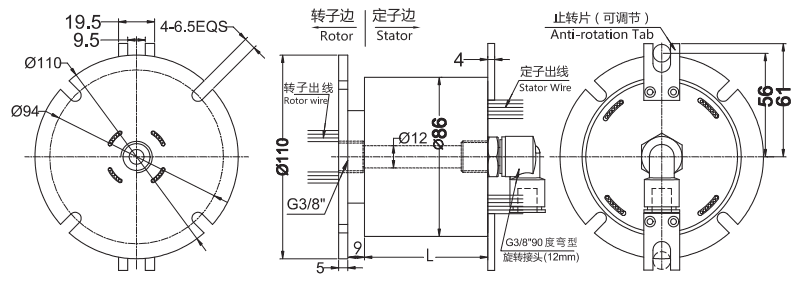

外形图纸
30010123001012系列单通路电气一体滑环 系列滑环外形图纸
标准型号列表
型号 气管
数量
10A
线路数
信号或
5A线路数
长度
L(mm)
3001012-02S 1进1出 0 2 32
3001012-0210 1进1出 2 0 32
3001012-03S 1进1出 0 3 36
3001012-0310 1进1出 3 0 36
3001012-06S 1进1出 0 6 48
3001012-0210-04S 1进1出 2 4 48
3001012-0410-02S 1进1出 4 2 48
3001012-0610 1进1出 6 0 48
3001012-12S 1进1出 0 12 72
3001012-0210-10S 1进1出 2 10 72
3001012-0310-09S 1进1出 3 9 72
3001012-0610-06S 1进1出 6 6 72
3001012-0810-04S 1进1出 8 4 72
3001012-1010-02S 1进1出 10 2 72
3001012-1210 1进1出 12 0 72
3001012-18S 1进1出 0 18 96
3001012-0210-16S 1进1出 2 16 96
3001012-0410-14S 1进1出 4 14 96
3001012-0610-12S 1进1出 6 12 96
3001012-0810-10S 1进1出 8 10 96
3001012-1010-08S 1进1出 10 8 96
3001012-1210-06S 1进1出 12 6 96
3001012-1410-04S 1进1出 14 4 96
3001012-1610-02S 1进1出 16 2 96
3001012-24S 1进1出 0 24 120
3001012-0410-20S 1进1出 4 20 120
3001012-0610-18S 1进1出 6 18 120
3001012-1210-12S 1进1出 12 12 120
3001012-1810-06S 1进1出 18 6 120
3001012-2410 1进1出 24 0 120
3001012-30S 1进1出 0 30 144
3001012-0610-24S 1进1出 6 24 144
3001012-1210-18S 1进1出 12 18 144
3001012-1810-12S 1进1出 18 12 144
3001012-2410-06S 1进1出 24 6 144
3001012-3010 1进1出 30 0 144
3001012-36S 1进1出 0 36 168
3001012-0610-30S 1进1出 6 30 168
3001012-1210-24S 1进1出 12 24 168
3001012-3610 1进1出 36 0 168
3001012-42S 1进1出 0 42 192
3001012-0610-36S 1进1出 6 36 192
3001012-1210-30S 1进1出 12 30 192
3001012-48S 1进1出 0 48 216
3001012-0610-42S 1进1出 6 42 216
3001012-1010-38S 1进1出 10 38 214
3001012-1210-36S 1进1出 12 36 216
3001012-1810-30S 1进1出 18 30 216
3001012-2410-24S 1进1出 24 24 216
3001012-60S 1进1出 0 60 264
3001012-0610-54S 1进1出 6 54 264
3001012-1010-50S 1进1出 10 50 264
3001012-72S 1进1出 0 72 312
3001012-96S 1进1出 0 96 408
3001012系列滑环技术规格参数
气管数量 1进1出
气管大小 12mm气管G3/8"牙
机械技术指标
参数 数值
工作寿命 2000万转(参考值,视工作环境而定)
最高转速 连续旋转250转/分钟,间歇旋转1000转/分钟
工作温度 -30℃∼80℃
工作湿度 0∼85% RH
接触材料 贵金属接触
壳体材料 铝合金
最大压力 正压:10Mpa,真空:-90kPa
扭矩 0.2N.m
电气技术指标
参数 数值
功率 信号
额定电压 0∼440VAC/VDC 0∼440VAC/VDC
绝缘电阻 <500MΩ/300VDC <500MΩ/300VDC
导线规格 AWG17#镀银铁氟龙 AWG22#镀银铁氟龙
导线长度 标准长度250mm(可根据要求调整)
绝缘强度 500VAC@50Hz,6s
动态电阻变化值 <0.01Ω
防护等级 IP51
