USB滑环

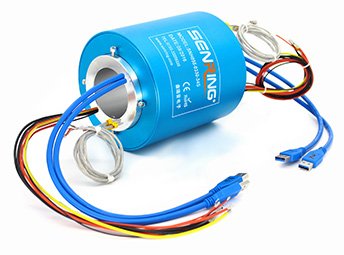

UH50119-01系列USB2.0信号滑环

1组USB2.0线+1~72路功率电流/信号

森瑞普UH50119-01系列4路USB旋转接头,可以360度旋转传输4路USB2.0信号,可混合传输1~38路功率/电流/信号,可以稳定传输IEEE1394和各种USB信号。UH50119-01系列4路USB滑环具有信号传输稳定、不丢包、不串码、回损小、插入损耗小等优点,滑环的孔径为50mm,可适用于任意旋转轴径小于50mm的360度旋转装置。UH50119-01系列USB滑环是森瑞普的标准型号,有库存,通用性强,可定制特殊规格。

安装方式 产品手册 3D模型 技术支持

在线咨询
产品特点
标准USB公母插口接头,也可定制接头;
稳定传输4路USB2.0信号;
可混合传输1~38路功率/电流/信号;
滑环孔径:50mm,外径:120mm;
可混合导电并传输IEEE 1394、以太网、USB2.0等多种信号;
可与电流通道或者气液旋转接头共同工作;

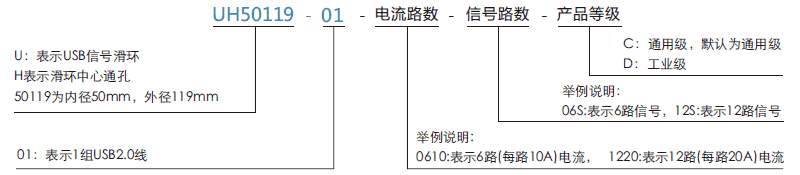

订购型号说明
uh50119-01UH50119-01系列USB2.0信号滑环系列滑环特点

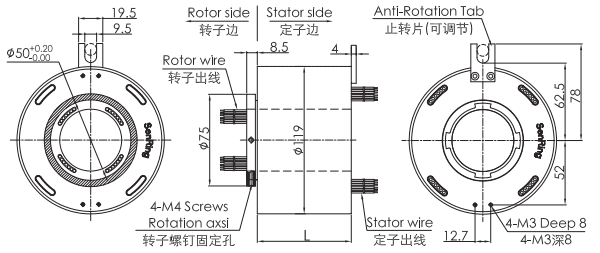

外形图纸
uh50119-01UH50119-01系列USB2.0信号滑环 系列滑环外形图纸
标准型号列表
型号 信号/电流通路数 USB2.0通道数 长度L(mm)
0~2A 功率(10A) 功率(20A)
UH50119-01-02S 2 0 0 1 52
UH50119-01-0210 0 2 0 1 52
UH50119-01-0420 0 0 4 1 76
UH50119-01-08S 8 0 0 1 76
UH50119-01-0810 0 8 0 1 76
UH50119-01-0210-06S 6 2 0 1 76
UH50119-01-0410-04S 4 4 0 1 76
UH50119-01-14S 14 0 0 1 100
UH50119-01-1410 0 14 0 1 100
UH50119-01-0410-10S 10 4 0 1 100
UH50119-01-0810-06S 6 8 0 1 100
UH50119-01-20S 20 0 0 1 124
UH50119-01-2010 0 20 0 1 124
UH50119-01-26S 26 0 0 1 148
UH50119-01-38S 38 0 0 1 196

*注:N个10A电流环并起来可作为1路N*10A电流环使用,以此类推,比如: 2环10A并起来做作为1路20A使用。如需定制USB和功率/信号通路数,或混合其他信号,请联系森瑞普销售人员。

uh50119-01系列滑环技术规格参数
USB路数 1路USB2.0线
机械技术指标
参数 数值
工作寿命 参考产品等级选型表
额定转速 参考产品等级选型表
工作温度 -30℃∼80℃
工作湿度 0∼85% RH
接触材料 参考产品选型等级
壳体材料 铝合金
转动扭矩 0.1N.m(+0.03N.m/6路)
材料 RoHS 认证
接头类型 两端USB2.0公头(可选母头)
电气技术指标
参数 数值
功率 信号
额定电压 0∼440VAC/VDC 0∼440VAC/VDC
绝缘电阻 ≥1000MΩ/500VDC ≥1000MΩ/500VDC
导线规格 AWG17#镀银铁氟龙 AWG22#镀银铁氟龙
导线长度 标准长度300mm(可根据要求调整)
绝缘强度 500VAC@50Hz,60s
动态电阻变化值 < 0.01Ω
CE 认证
uh50119-01产品等级
产品等级代号 最高转速 工作寿命 接触材料
C(通用级) 250RPM 2000万转 贵金属
D(工业级) 600RPM 8000万转 镀金-镀金
提示:参数仅供参考,视实际工况、安装方式和工作环境等有关。
