USB滑环

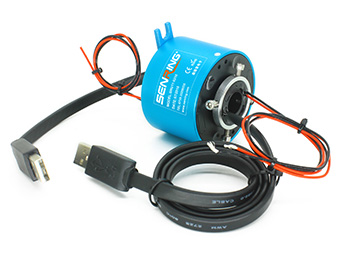

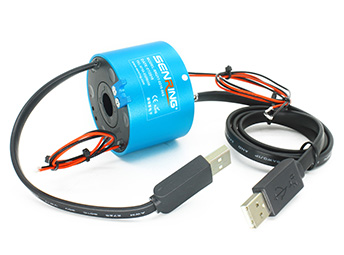

UH2586-01系列USB2.0信号滑环

1组USB2.0线+1~48路功率电流/信号

森瑞普UH2586-01系列单通路USB滑环,可以360度旋转的USB数据线,可混合传输2~38路功率/电流/信号,也可与光纤、千兆以太网等多种信号一起传输。UH2586-01系列USB滑环具有信号传输稳定、不丢包、不串码、回损小、插入损耗小等优点。滑环内径25.4mm,外径86mm,可适用于任意旋转轴径小于25.4mm的360度旋转装置。UH2586-01系列USB滑环是森瑞普的标准型号,有库存,通用性强,如果需要定制特殊规格型号,请联系森瑞普技术人员。

安装方式 产品手册 3D模型 技术支持

在线咨询
产品特点
1组USB2.0数据线,可稳定传输1路USB2.0信号;
标准USB公母插口接头,也可定制接头;
可混合传输2~38路功率/电流/信号;
滑环孔径:25.4mm,外径:86mm;
可混合导电并传输IEEE 1394、光纤、千兆以太网等多种信号;
可与电流通道或者气液旋转接头共同工作;

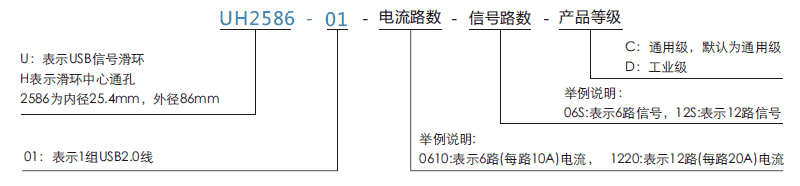

订购型号说明
uh2586-01UH2586-01系列USB2.0信号滑环系列滑环特点

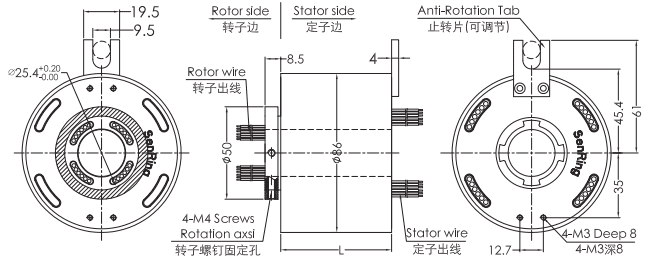

外形图纸
uh2586-01UH2586-01系列USB2.0信号滑环 系列滑环外形图纸
标准型号列表
型号 信号/电流通路数 USB2.0通道数 长度L(mm)
0~2A 功率(10A) 功率(20A)
UH2586-01-02S200148
UH2586-01-0210020148
UH2586-01-0420004172
UH2586-01-08S800172
UH2586-01-0810080172
UH2586-01-0210-06S620172
UH2586-01-0410-04S440172
UH2586-01-14S1400196
UH2586-01-14100140196
UH2586-01-0410-10S1040196
UH2586-01-0810-06S680196
UH2586-01-20S20001120
UH2586-01-201002001120
UH2586-01-26S26001144
UH2586-01-38S38001192

*注:N个10A电流环并起来可作为1路N*10A电流环使用,以此类推,比如: 2环10A并起来做作为1路20A使用。如需定制USB和功率/信号通路数,或混合其他信号,请联系森瑞普销售人员。

uh2586-01系列滑环技术规格参数
USB路数 1路USB2.0线
机械技术指标
参数 数值
工作寿命 参考产品等级选型表
额定转速 参考产品等级选型表
工作温度 -30℃∼80℃
工作湿度 0∼85% RH
接触材料 参考产品选型等级
壳体材料 铝合金
转动扭矩 0.1N.m(+0.03N.m/6路)
材料 RoHS 认证
接头类型 两端USB2.0公头(可选母头)
电气技术指标
参数 数值
功率 信号
额定电压 0∼440VAC/VDC 0∼440VAC/VDC
绝缘电阻 ≥1000MΩ/500VDC ≥1000MΩ/500VDC
导线规格 AWG17#镀银铁氟龙 AWG22#镀银铁氟龙
导线长度 标准长度300mm(可根据要求调整)
绝缘强度 500VAC@50Hz,60s
动态电阻变化值 < 0.01Ω
CE 认证
uh2586-01产品等级
产品等级代号 最高转速 工作寿命 接触材料
C(通用级) 250RPM 2000万转 贵金属
D(工业级) 600RPM 8000万转 镀金-镀金
提示:参数仅供参考,视实际工况、安装方式和工作环境等有关。
