USB滑环

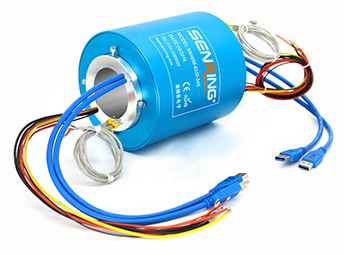

UH50119-02系列USB2.0信号滑环

2组USB2.0线+1~72路功率电流/信号

森瑞普uh50119U-2系列4路USB旋转接头,可以360度旋转传输4路USB2.0信号,森瑞普UH50119-02系列USB2.0信号滑环,内径50mm,外径119mm。可混合多种信号通道,具有传输稳定,不丢包,不串码,回损小,插入损耗小等优点。

安装方式 产品手册 3D模型 技术支持

在线咨询
产品特点
可选1~8个USB2.0/USB3.0信号通道;
可混合电气/功率/信号通道;
提供公头/母头可直接插拔;
美国军工镀层技术,贵金属+超硬镀金处理,超低的BER误码率和超高的信噪比。

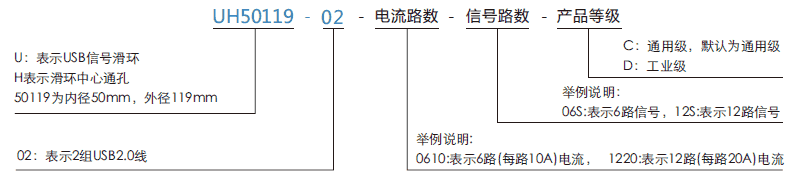

订购型号说明
uh50119-02UH50119-02系列USB2.0信号滑环系列滑环特点
外形图纸
uh50119-02UH50119-02系列USB2.0信号滑环 系列滑环外形图纸
标准型号列表
型号 信号/电流通路数 USB2.0通道数 长度L(mm)
0~2A 功率(10A) 功率(20A)
UH50119-02-04S400276
UH50119-02-0410040276
UH50119-02-0420004276
UH50119-02-101001002100
UH50119-02-10S10002100
UH50119-02-0210-08S8202100
UH50119-02-0610-04S4602100
UH50119-02-161001602124
UH50119-02-16S16002124
UH50119-02-22S22002148
UH50119-02-34S34002196

*注:N个10A电流环并起来可作为1路N*10A电流环使用,以此类推,比如: 2环10A并起来做作为1路20A使用。如需定制USB和功率/信号通路数,或混合其他信号,请联系森瑞普销售人员。

uh50119-02系列滑环技术规格参数
USB路数 2路USB2.0线
机械技术指标
参数 数值
工作寿命 参考产品等级选型表
额定转速 参考产品等级选型表
工作温度 -30℃∼80℃
工作湿度 0∼85% RH
接触材料 参考产品选型等级
壳体材料 铝合金
转动扭矩 0.1N.m(+0.03N.m/6路)
材料 RoHS 认证
接头类型 两端USB2.0公头(可选母头)
电气技术指标
参数 数值
功率 信号
额定电压 0∼440VAC/VDC 0∼440VAC/VDC
绝缘电阻 ≥1000MΩ/500VDC ≥1000MΩ/500VDC
导线规格 AWG17#镀银铁氟龙 AWG22#镀银铁氟龙
导线长度 标准长度300mm(可根据要求调整)
绝缘强度 500VAC@50Hz,60s
动态电阻变化值 < 0.01Ω
CE 认证
uh50119-02产品等级
产品等级代号 最高转速 工作寿命 接触材料
C(通用级) 250RPM 2000万转 贵金属
D(工业级) 600RPM 8000万转 镀金-镀金
提示:参数仅供参考,视实际工况、安装方式和工作环境等有关。
