过孔导电滑环

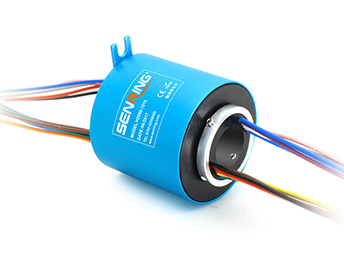

H0729系列微型过孔滑环

孔径:7mm ,外径:29mm

H0729系列是一款微型孔径过孔导电滑环,孔径7mm(适用任何旋转轴≤7mm的旋转装置),外径为 29mm。可选2线2A、2线10A、4线2A、或者10A电流与2A信号混合(如2线10A电流+8线2A信号),可用于任意旋转轴≤7mm的旋转装置且需要360°旋转导电或传输信号的装置。

安装方式 产品手册 3D模型 技术支持

在线咨询
产品特点
采用先进的贵金属簇刷式多点接触,在极低的摩擦力下保证接触可靠;
可稳定传输0~10A电流/0~2A信号;
孔径:7mm ,外径:29mm;
适用于旋转轴≤7mm的旋转装置;
一体化结构设计,安装方便;
应用领域:舞台灯、安防设备、旋转屏幕及各种转台。
订购型号说明
h0729H0729系列微型过孔滑环系列滑环特点
外形图纸
h0729H0729系列微型过孔滑环 系列滑环外形图纸
标准型号列表
型号 线路数(信号或0-2A) 长度L(mm)
0∼10A 信号或0∼2A
H0729-02S 0 2 30
H0729-0210 2 0 30
H0729-04S 0 4 30
H0729-0210-04S 2 4 30
H0729-0610 6 0 30
H0729-12S 0 12 46.8
H0729-0410-08S 4 8 46.8
H0729-1210 12 0 46.8

*注:N个2A电流环并起来可做1路N*10A电流使用,比如:2环2A并起来可做1路4A使用;

h0729系列滑环技术规格参数
机械技术指标
工作寿命 参考产品等级选型表
额定转速 参考产品等级选型表
工作温度 -30℃∼80℃
工作湿度 0∼85% RH
接触材料 参考产品等级选型表
壳体材料 铝合金
转动扭矩 0.05N.m+0.02N.m/6路
防护等级 IP51
电气技术指标
参数 功率 信号
额定电压 0∼240VAC/VDC 0∼240VAC/VDC
绝缘电阻 ≥500MΩ/500VDC ≥500MΩ/500VDC
导线规格 AWG28#镀银铁氟龙 AWG28#镀银铁氟龙
导线长度 标准长度300mm
(可根据要求调整)
绝缘强度 500VAC@50Hz,60s
动态电阻变化值 < 0.01Ω
h0729产品等级
产品等级代号 最高转速 工作寿命 接触材料
C(通用级) 250RPM 2000万转 贵金属
D(工业级) 600RPM 8000万转 镀金-镀金
H(高端级) 1000RPM 1.5亿转 金合金
提示:参数仅供参考,视实际工况、安装方式和工作环境等有关。
