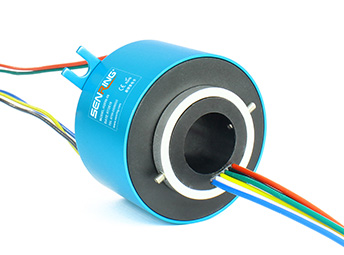

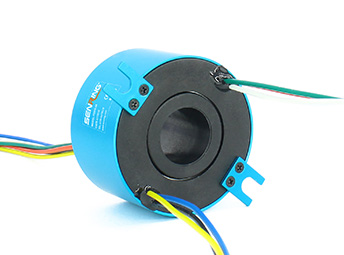

H2056系列微型过孔滑环

产品特点

采用先进的贵金属簇刷式多点接触，在极低的摩擦力下保证接触可靠；

可稳定传输0~10A电流/信号（可定制）；

通路数从2~48路多种规格可选；

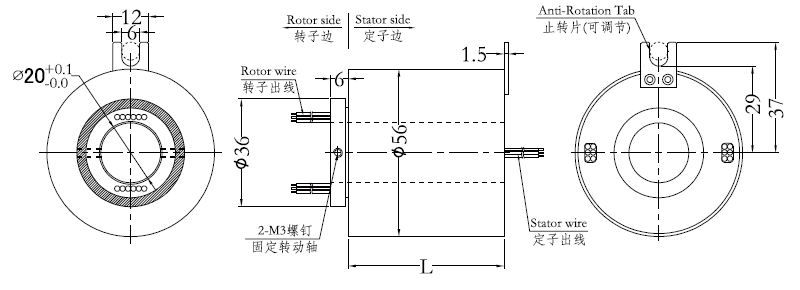

孔径20mm，外径56mm；

支持信号、功率混合传输；

适用于旋转轴≤20mm的旋转装置。

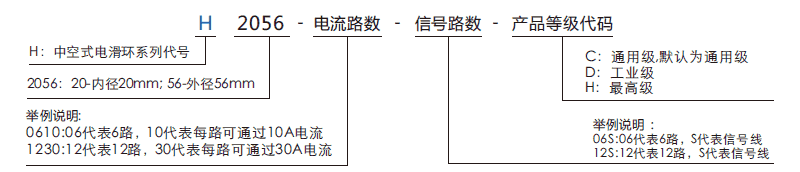

型号	线路数		长度L（mm）	型号	线路数		长度L（mm）
	10A	信号或0-5A			10A	信号或0-5A
H2056-02S	0	2	34	H2056-1010-08S	10	8	68.5
H2056-0210	2	0	34	H2056-1210	12	0	68.5
H2056-03S	0	3	34	H2056-1410-04S	14	4	68.5
H2056-0310	3	0	34	H2056-1610-02S	16	2	68.5
H2056-06S	0	6	34	H2056-24S	0	24	85.5
H2056-0210-04S	2	4	34	H2056-0410-20S	4	20	85.5
H2056-0410-02S	4	2	34	H2056-0610-18S	6	18	85.5
H2056-0610	6	0	34	H2056-1210-12S	12	12	85.5
H2056-12S	0	12	52	H2056-1810-06S	18	6	85.5
H2056-0210-10S	2	10	52	H2056-2410	24	0	85.5
H2056-0310-09S	3	9	52	H2056-30S	0	30	101
H2056-0610-06S	6	6	52	H2056-0210-28S	2	28	101
H2056-0810-04S	8	4	52	H2056-0410-26S	4	26	101
H2056-1010-02S	10	2	52	H2056-0610-24S	6	24	101
H2056-1210	12	0	52	H2056-36S	0	36	119

*注：N个10A电流环并起来可做1路N*10A电流使用，比如：2环10A并起来可做1路20A使用；

10A和信号（5A）可任意组合使用，详情请咨询客服，可在标准产品上定制。

机械技术指标
工作寿命	参考产品等级选型表
额定转速	参考产品等级选型表
工作温度	-30℃∼80℃
工作湿度	0∼85% RH
接触材料	参考产品等级选型表
壳体材料	铝合金
转动扭矩	0.1N.m+0.03N.m/6路
防护等级	IP51

电气技术指标
参数	功率	信号
额定电压	0∼440VAC/VDC	0∼440VAC/VDC
绝缘电阻	≥1000MΩ/500VDC	≥1000MΩ/500VDC
导线规格	AWG17#镀银铁氟龙	AWG22#镀银铁氟龙
导线长度	标准长度300mm （可根据要求调整）
绝缘强度	800VAC@50Hz，60s
动态电阻变化值	< 0.01Ω

产品等级代号	最高转速	工作寿命	接触材料
C（通用级）	250RPM	2000万转	贵金属
D（工业级）	600RPM	8000万转	镀金-镀金
H（高端级）	1000RPM	1.5亿转	金合金

提示：参数仅供参考，视实际工况、安装方式和工作环境等有关。
