过孔导电滑环

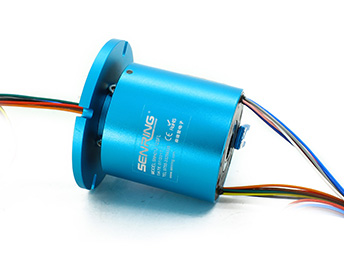

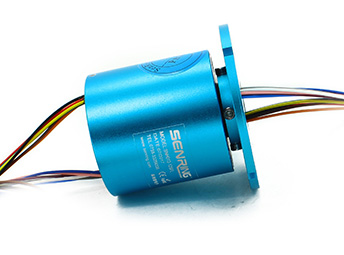

H2056F系列(转子法兰安装)中空导电环

孔径:20mm ,外径:56mm

H2056F系列是一款微型孔径中空导电环,孔径20mm(适用任何孔径≤20mm的旋转装置),外径为 56mm。可以稳定传输2到8通路0~2A电流或信号,可用于任意需要360°旋转导电或传输各种信号的装置。

安装方式 产品手册 3D模型 技术支持

在线咨询
产品特点
采用先进的贵金属簇刷式多点接触,在极低的摩擦力下保证接触可靠;
可稳定传输0~10A电流/信号(可定制);
通路数从2~48路多种标准规格,可要求定制;
孔径20mm,外径56mm,转子带安装法兰;
可混合传输视频、数据等信号;
支持信号、功率混合传输;
一体化结构设计,安装方便。

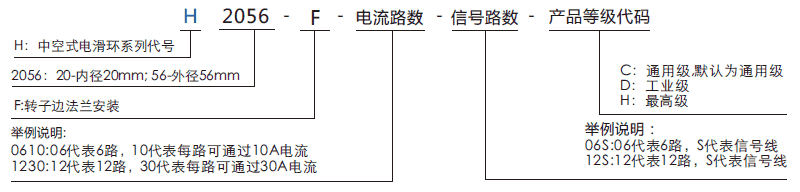

订购型号说明
h2056fH2056F系列(转子法兰安装)中空导电环系列滑环特点

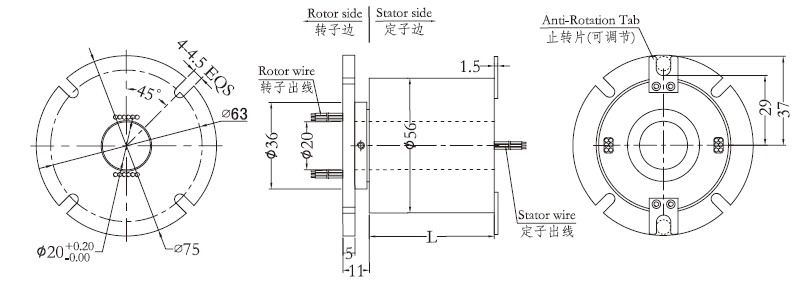

外形图纸
h2056fH2056F系列(转子法兰安装)中空导电环 系列滑环外形图纸
标准型号列表
型号 线路数 长度L(mm) 型号 线路数 长度L(mm)
10A 信号或0-5A 10A 信号或0-5A
H2056F-02S 0 2 34 H2056F-1010-08S 10 8 68.5
H2056F-0210 2 0 34 H2056F-1210 12 0 68.5
H2056F-03S 0 3 34 H2056F-1410-04S 14 4 68.5
H2056F-0310 3 0 34 H2056F-1610-02S 16 2 68.5
H2056F-06S 0 6 34 H2056F-24S 0 24 85.5
H2056F-0210-04S 2 4 34 H2056F-0410-20S 4 20 85.5
H2056F-0410-02S 4 2 34 H2056F-0610-18S 6 18 85.5
H2056F-0610 6 0 34 H2056F-1210-12S 12 12 85.5
H2056F-12S 0 12 52 H2056F-1810-06S 18 6 85.5
H2056F-0210-10S 2 10 52 H2056F-2410 24 0 85.5
H2056F-0310-09S 3 9 52 H2056F-30S 0 30 101
H2056F-0610-06S 6 6 52 H2056F-0210-28S 2 28 101
H2056F-0810-04S 8 4 52 H2056F-0410-26S 4 26 101
H2056F-1010-02S 10 2 52 H2056F-0610-24S 6 24 101
H2056F-1210 12 0 52 H2056F-36S 0 36 119
H2056F-18S 0 18 68.5 H2056F-0410-32S 4 32 119
H2056F-0210-16S 2 16 68.5 H2056F-0610-30S 6 30 119
H2056F-0410-14S 4 14 68.5 H2056F-42S 0 42 137
H2056F-0610-12S 6 12 68.5 H2056F-0410-38S 4 38 137
H2056F-0810-10S 8 10 68.5 H2056F-48S 0 48 153

*注:H2056F和H2056的区别在于,一个是转子带法兰,另外一个不带法兰。

N个10A电流环并起来可做1路N*10A电流使用,比如:2环10A并起来可做1路20A使用;

10A和信号(5A)可任意组合使用,详情请咨询客服,可在标准产品上定制。

h2056f系列滑环技术规格参数
机械技术指标
工作寿命 参考产品等级选型表
额定转速 参考产品等级选型表
工作温度 -30℃∼80℃
工作湿度 0∼85% RH
接触材料 参考产品等级选型表
壳体材料 铝合金
转动扭矩 0.1N.m+0.03N.m/6路
防护等级 IP51
电气技术指标
参数 功率 信号
额定电压 0∼440VAC/VDC 0∼440VAC/VDC
绝缘电阻 ≥1000MΩ/500VDC ≥1000MΩ/500VDC
导线规格 AWG17#镀银铁氟龙 AWG22#镀银铁氟龙
导线长度 标准长度300mm
(可根据要求调整)
绝缘强度 800VAC@50Hz,60s
动态电阻变化值 < 0.01Ω
h2056f产品等级
产品等级代号 最高转速 工作寿命 接触材料
C(通用级) 250RPM 2000万转 贵金属
D(工业级) 600RPM 8000万转 镀金-镀金
H(高端级) 1000RPM 1.5亿转 金合金
提示:参数仅供参考,视实际工况、安装方式和工作环境等有关。
