过孔导电滑环

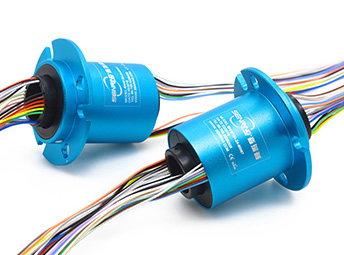

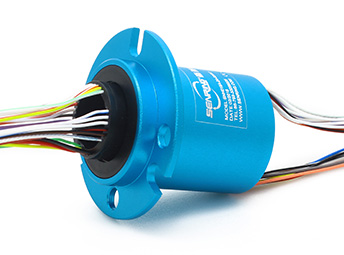

H1532系列孔径15mm微型过孔滑环

孔径:15mm ,外径:32.8mm

森瑞普H1532系列是一款微型孔径过孔导电滑环,过孔直径15mm(适用任何孔径≤15mm的旋转装置),外径为 32.8mm。H1532系列是一个小孔径小电流微型整体式结构的精密导电滑环,可以稳定传输2A信号,可用于智能家居、儿童智能玩具、智能机器人、自动化组装机(如手机组立机)等任意需要360°旋转并传递各种控制信号的装置。

安装方式 产品手册 3D模型 技术支持

在线咨询
产品特点
支持每路(2A)信号,(可选做倍率*2A使用);
转速从0~1000转多种规格;
标准型号支持1~24路(每路2A)信号,其它通路数可定制;
孔径:15mm ,外径:32.8mm;
接触材料采用贵金属+超硬镀金处理;
电阻波动小,接触电阻小,保证优良的传输性能。

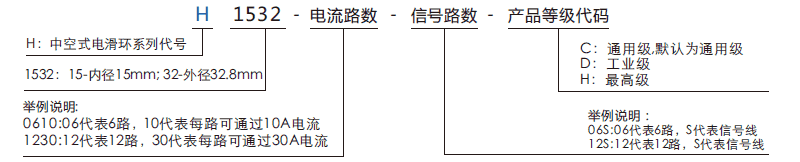

订购型号说明
h1532H1532系列孔径15mm微型过孔滑环系列滑环特点

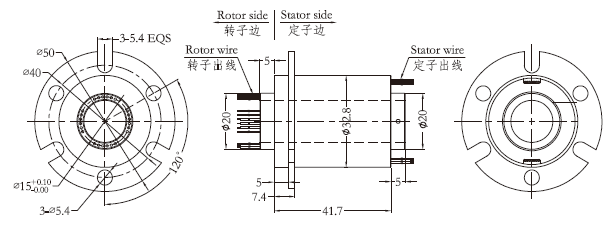

外形图纸
h1532H1532系列孔径15mm微型过孔滑环 系列滑环外形图纸
标准型号列表
型号 线路数(信号或0-2A) 长度L(mm)
H1532-06S 6 41.7
H1532-12S 12 41.7
H1532-18S 18 41.7
H1532-24S 24 41.7

*注:N个2A电流环并起来可做1路N*10A电流使用,比如:2环2A并起来可做1路4A使用;

h1532系列滑环技术规格参数
机械技术指标
工作寿命 参考产品等级选型表
额定转速 参考产品等级选型表
工作温度 -30℃∼80℃
工作湿度 0∼85% RH
接触材料 参考产品等级选型表
壳体材料 铝合金
转动扭矩 0.05N.m+0.02N.m/6路
防护等级 IP51
电气技术指标
参数 功率 信号
额定电压 0∼240VAC/VDC 0∼240VAC/VDC
绝缘电阻 ≥500MΩ/500VDC ≥500MΩ/500VDC
导线规格 AWG28#镀银铁氟龙 AWG28#镀银铁氟龙
导线长度 标准长度300mm
(可根据要求调整)
绝缘强度 500VAC@50Hz,60s
动态电阻变化值 < 0.01Ω
h1532产品等级
产品等级代号 最高转速 工作寿命 接触材料
C(通用级) 250RPM 2000万转 贵金属
D(工业级) 600RPM 8000万转 镀金-镀金
H(高端级) 1000RPM 1.5亿转 金合金
提示:参数仅供参考,视实际工况、安装方式和工作环境等有关。
