过孔导电滑环

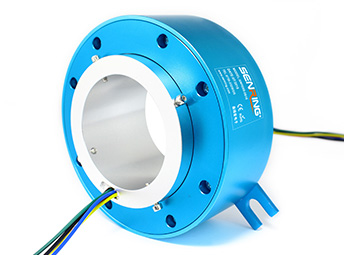

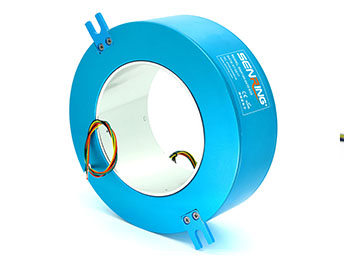

H90185系列(过孔式、空心轴)滑环

孔径:90mm ,外径:185mm

H90185系列是一款标准孔径过孔导电滑环,孔径90mm(适用任何孔径≤90mm的旋转装置),外径为 185mm。适用于为旋转轴≤90mm的旋转装置提供360度旋转导电或传输信号,如教育仿真设备、工程检测仪器、金属表面精整加工设备、机械手、造纸生产线、印刷机械设备、连续输送机械设备、传感器、电缆生产与检测设备等各种领域。

安装方式 产品手册 3D模型 技术支持

在线咨询
产品特点
采用先进的贵金属簇刷式多点接触,在极低的摩擦力下保证接触可靠;
可稳定传输1~108路电流/信号,多种标准规格,可要求定制;
可混合传输视频、数据等信号;
支持信号、功率混合传输;
一体化结构设计,安装方便。
订购型号说明
h90185H90185系列(过孔式、空心轴)滑环系列滑环特点
外形图纸
h90185H90185系列(过孔式、空心轴)滑环 系列滑环外形图纸
标准型号列表
型号 线路数 长度L(mm) 型号 线路数 长度L(mm)
10A 信号或0-5A 10A 信号或0-5A
H90185-02S 0 2 48 H90185-36S 0 36 184
H90185-0210 2 0 48 H90185--0610-30S 6 30 184
H90185-03S 0 3 52 H90185-1210-24S 12 24 184
H90185-0310 3 0 52 H90185-3610 36 0 184
H90185-06S 0 6 64 H90185-42S 0 42 208
H90185-0210-04S 2 4 64 H90185-0610-36S 6 36 208
H90185-0410-02S 4 2 64 H90185-1210-30S 12 30 208
H90185-0610 6 0 64 H90185-4210 42 0 208
H90185-12S 0 12 88 H90185-48S 0 48 232
H90185-0210-10S 2 10 88 H90185-0610-42S 6 42 232
H90185-0310-09S 3 9 88 H90185-1210-36S 12 36 232
H90185-0610-06S 6 6 88 H90185-1810-30S 18 30 232
H90185-0810-04S 8 4 88 H90185-P2410-24S 24 24 232
H90185-1010-02S 10 2 88 H90185-4810 48 0 232
H90185-1210 12 0 88 H90185-60S 0 60 280
H90185-18S 0 18 112 H90185-0610-54S 6 54 280
H90185-0210-16S 2 16 112 H90185-0910-51S 9 51 280
H90185-0410-14S 4 14 112 H90185-1210-48S 12 48 280
H90185-0610-12S 6 12 112 H90185-2410-36S 24 36 280
H90185-0810-10S 8 10 112 H90185-72S 0 72 328
H90185-1010-08S 10 8 112 H90185-1210-60S 12 60 328
H90185-1210-06S 12 6 112 H90185-2410-48S 24 48 328
H90185-1410-04S 14 4 112 H90185-3610-36S 36 36 328
H90185-1610-02S 16 2 112 H90185-84S 0 84 376
H90185-24S 0 24 136 H90185-1210-72S 12 72 376
H90185-0410-20S 4 20 136 H90185-2410-60S 24 60 376
H90185-0610-18S 6 18 136 H90185-3610-48S 36 48 376
H90185-1210-12S 12 12 136 H90185-96S 0 96 426
H90185-1810-06S 18 6 136 H90185-1210-84S 12 84 426
H90185-2410 24 0 136 H90185-2410-72S 24 72 426
H90185-30S 0 30 160 H90185-3610-60S 36 60 426
H90185-0610-24S 6 24 160 H90185-4210-54S 42 54 426
H90185-1210-18S 12 18 160 H90185-108S 0 108 472
H90185-1810-12S 18 12 160 H90185-1210-96S 12 96 472
H90185-2410-06S 24 6 160 H90185-2410-84S 24 84 472
H90185-3010 30 0 160 H90185-3610-72S 36 72 472

*注:N个10A电流环并起来可做1路N*10A电流使用,比如:2环10A并起来可做1路20A使用;

10A和信号(5A)可任意组合使用,详情请咨询客服,可在标准产品上定制。

h90185系列滑环技术规格参数
机械技术指标
工作寿命 参考产品等级选型表
额定转速 参考产品等级选型表
工作温度 -30℃∼80℃
工作湿度 0∼85% RH
接触材料 参考产品等级选型表
壳体材料 铝合金
转动扭矩 0.1N.m+0.03N.m/6路
防护等级 IP51
电气技术指标
参数 功率 信号
额定电压 0∼690VAC/VDC 0∼440VAC/VDC
绝缘电阻 ≥1000MΩ/500VDC ≥1000MΩ/500VDC
导线规格 AWG17#镀银铁氟龙 AWG22#镀银铁氟龙
导线长度 标准长度300mm
(可根据要求调整)
绝缘强度 800VAC@50Hz,60s
动态电阻变化值 < 0.01Ω
h90185产品等级
产品等级代号 最高转速 工作寿命 接触材料
C(通用级) 250RPM 2000万转 贵金属
D(工业级) 600RPM 8000万转 镀金-镀金
H(高端级) 1000RPM 1.5亿转 金合金
提示:参数仅供参考,视实际工况、安装方式和工作环境等有关。
