H3899系列（过孔式、空心轴）滑环

孔径：38.1mm ，外径：99mm

森瑞普H3899系列过孔导电滑环，过孔直径38.1mm(适用任何孔径<=38.1mm的旋转装置)，外径为99mm，外壳材质可以是塑料、铝合金或不锈钢材质，是一个整体式结构的精密导电滑环。H3899系列滑环可以稳定传输10A电流（倍率*10A）或2A信号，可用于灌装机（如H3899-0420-04S-FS）、化工生产装置、自动化设备、儿童游乐设施等任意需要360°旋转导电或传输各种控制信号的装置。

安装方式产品手册 3D模型技术支持

在线咨询

产品特点: 最高转速：1200RPM（多种规格）; 标准型号支持1~24路（每路10A）电流或1~72信号(每路5A)，可定制其它通路数；; 力矩小，运转稳定，寿命长；; 支持信号、功率混合传输；; 一体化结构设计，安装方便。

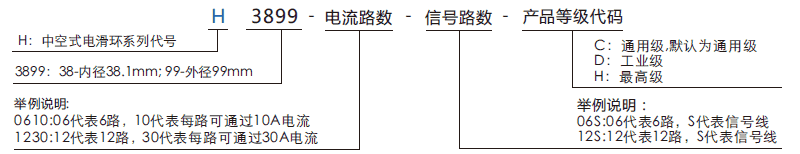

订购型号说明

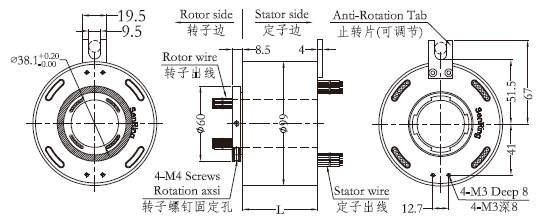

外形图纸

标准型号列表

型号	线路数		长度L（mm）	型号	线路数		长度L（mm）
型号	10A	信号或0-5A	长度L（mm）	型号	10A	信号或0-5A	长度L（mm）
H3899-02S	0	2	32	H3899-1210-12S	12	12	120
H3899-0210	2	0	32	H3899-1810-06S	18	6	120
H3899-03S	0	3	36	H3899-2410	24	0	120
H3899-0310	3	0	36	H3899-30S	0	30	144
H3899-06S	0	6	48	H3899-0610-24S	6	24	144
H3899-0210-04S	2	4	48	H3899-1210-18S	12	18	144
H3899-0410-02S	4	2	48	H3899-1810-12S	18	12	144
H3899-0610	6	0	48	H3899-2410-06S	24	6	144
H3899-12S	0	12	72	H3899-3010	30	0	144
H3899-0210-10S	2	10	72	H3899-36S	0	36	168
H3899-0310-09S	3	9	72	H3899-0610-30S	6	30	168
H3899-0610-06S	6	6	72	H3899-1210-24S	12	24	168
H3899-0810-04S	8	4	72	H3899-3610	36	0	168
H3899-1010-02S	10	2	72	H3899-42S	0	42	192
H3899-1210	12	0	72	H3899-0610-36S	6	36	192
H3899-18S	0	18	96	H3899-1210-30S	12	30	192
H3899-0210-16S	2	16	96	H3899-48S	0	48	216
H3899-0410-14S	4	14	96	H3899-0610-42S	6	42	216
H3899-0610-12S	6	12	96	H3899-1010-38S	10	38	216
H3899-0810-10S	8	10	96	H3899-1210-36S	12	36	216
H3899-1010-08S	10	8	96	H3899-1810-30S	18	30	216
H3899-1210-06S	12	6	96	H3899-2410-24S	24	24	216
H3899-1410-04S	14	4	96	H3899-60S	0	60	264
H3899-1610-02S	16	2	96	H3899-0610-54S	6	54	264
H3899-24S	0	24	120	H3899-1010-50S	10	50	264
H3899-0410-20S	4	20	120	H3899-1210-48S	12	48	264
H3899-0610-08S	6	18	120	H3899-72S	0	72	312

*注：N个10A电流环并起来可做1路N*10A电流使用，比如：2环10A并起来可做1路20A使用；

10A和信号（5A）可任意组合使用，详情请咨询客服，可在标准产品上定制。

h3899系列滑环技术规格参数

机械技术指标
工作寿命	参考产品等级选型表
额定转速	参考产品等级选型表
工作温度	-30℃∼80℃
工作湿度	0∼85% RH
接触材料	参考产品等级选型表
壳体材料	铝合金
转动扭矩	0.1N.m+0.03N.m/6路
防护等级	IP51

电气技术指标
参数	功率	信号
额定电压	0∼690VAC/VDC	0∼44VAC/VDC
绝缘电阻	≥1000MΩ/500VDC	≥1000MΩ/500VDC
导线规格	AWG17#镀银铁氟龙	AWG22#镀银铁氟龙
导线长度	标准长度300mm （可根据要求调整）
绝缘强度	800VAC@50Hz，60s
动态电阻变化值	< 0.01Ω

h3899产品等级

产品等级代号	最高转速	工作寿命	接触材料
C（通用级）	250RPM	2000万转	贵金属
D（工业级）	600RPM	8000万转	镀金-镀金
H（高端级）	1000RPM	1.5亿转	金合金

提示：参数仅供参考，视实际工况、安装方式和工作环境等有关。
