过孔导电滑环

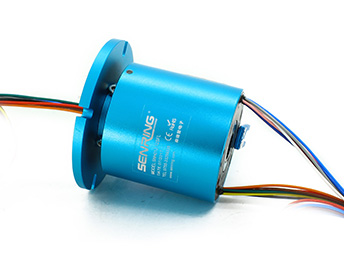

H50119F系列过孔导电滑环

孔径:50mm ,外径:119mm

H50119F系列是一款标准孔径过孔导电滑环,转子带安装法兰,孔径50mm(适用任何孔径≤50mm的旋转装置),外径为 119mm。可以稳定传输2到48通路电流或信号,可用于任意需要360°旋转导电或传输各种信号的装置。

安装方式 产品手册 3D模型 技术支持

在线咨询
产品特点
采用先进的贵金属簇刷式多点接触,在极低的摩擦力下保证接触可靠;
可稳定传输1~48路电流/信号,多种标准规格,可要求定制;
可混合传输视频、数据等信号,支持信号、功率混合传输;
一体化结构设计,安装方便。

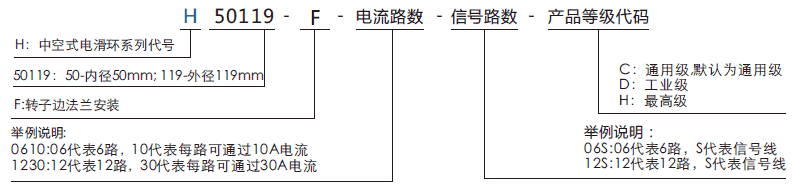

订购型号说明
h50119fH50119F系列过孔导电滑环系列滑环特点

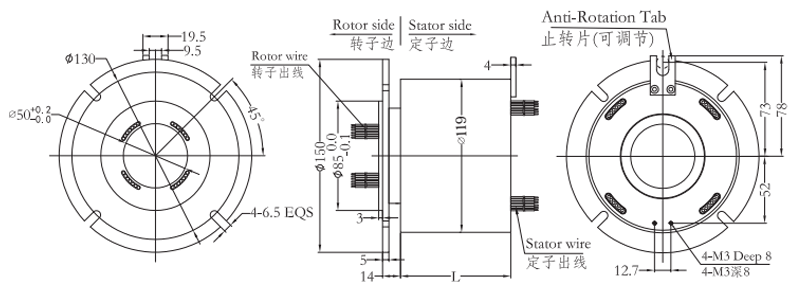

外形图纸
h50119fH50119F系列过孔导电滑环 系列滑环外形图纸
标准型号列表
型号 线路数 长度L(mm) 型号 线路数 长度L(mm)
10A 信号或0-5A 10A 信号或0-5A
H50119F-02S 0 2 36 H50119F-36S 0 36 172
H50119F-0210 2 0 36 H50119F-0610-30S 6 30 172
H50119F-03S 0 3 40 H50119F-1210-24S 12 24 172
H50119F-0310 3 0 40 H50119F-3610 36 0 172
H50119F-06S 0 6 52 H50119F-42S 0 42 196
H50119F-0210-04S 2 4 52 H50119F-0610-36S 6 36 196
H50119F-0410-02s 4 2 52 H50119F-1210-30s 12 30 196
H50119F-0610 6 0 52 H50119F-4210 42 0 196
H50119F-12S 0 12 76 H50119F-48S 0 48 220
H50119F-0210-12S 2 12 76 H50119F-0610-42S 6 42 220
H50119F-0310-09S 3 9 76 H50119F-1210-36S 12 36 220
H50119F-0610-06S 6 6 76 H50119F-1810-30S 18 30 220
H50119F-0810-04S 8 4 76 H50119F-P2410-24S 24 24 220
H50119F-1010-02S 10 2 76 H50119F-4810 48 0 220
H50119F-1210 12 0 76 H50119F-60S 0 60 268
H50119F-18S 0 18 100 H50119F-0610-54S 6 54 268
H50119F-0210-16S 2 16 100 H50119F-0910-51S 9 51 268
H50119F-0410-14S 4 14 100 H50119F-1210-48S 12 48 268
H50119F-0610-12S 6 12 100 H50119F-2430-16S 24 16 268
H50119F-0810-10S 8 10 100 H50119F-72S 0 72 316
H50119F-1010-08S 10 8 100 H50119F-1210-60S 12 60 316
H50119F-1210-06S 12 6 100 H50119F-2410-48S 24 48 316
H50119F-1410-04S 14 4 100 H50119F-3610-36S 36 36 316
H50119F-1610-02S 16 2 100 H50119F-84S/td> 0 84 364
H50119F-24S 0 24 124 H50119F-1210-72S 12 72 364
H50119F-0410-20S 4 20 124 H50119F-2410-60S 24 60 364
H50119F-0610-18S 6 18 124 H50119F-3610-48S 36 48 364
H50119F-1210-12S 12 12 124 H50119F-96S 0 96 412
H50119F-1810-06S 18 6 124 H50119F-1210-84S 12 84 412
H50119F-2410 24 0 124 H50119F-2410-72S 24 72 412
H50119F-30S 0 30 148 H50119F-3610-60S 36 60 412
H50119F-0610-24S 6 24 148 H50119F-4210-54S 42 54 412
H50119F-1210-18S 12 18 148 H50119F-108S 0 108 460
H50119F-1810-12S 18 12 148 H50119F-1210-96S 12 96 460
H50119F-2410-06S 24 6 148 H50119F-2410-84S 24 84 460
H50119F-3010 30 0 148 H50119F-3610-72S 36 72 460

*注:N个10A电流环并起来可做1路N*10A电流使用,比如:2环10A并起来可做1路20A使用;

10A和信号(5A)可任意组合使用,详情请咨询客服,可在标准产品上定制。

h50119f系列滑环技术规格参数
机械技术指标
工作寿命 参考产品等级选型表
额定转速 参考产品等级选型表
工作温度 -30℃∼80℃
工作湿度 0∼85% RH
接触材料 参考产品等级选型表
壳体材料 铝合金
转动扭矩 0.1N.m+0.03N.m/6路
防护等级 IP51
电气技术指标
参数 功率 信号
额定电压 0∼690VAC/VDC 0∼440VAC/VDC
绝缘电阻 ≥1000MΩ/500VDC ≥1000MΩ/500VDC
导线规格 AWG17#镀银铁氟龙 AWG22#镀银铁氟龙
导线长度 标准长度300mm
(可根据要求调整)
绝缘强度 800VAC@50Hz,60s
动态电阻变化值 < 0.01Ω
h50119f产品等级
产品等级代号 最高转速 工作寿命 接触材料
C(通用级) 250RPM 2000万转 贵金属
D(工业级) 600RPM 8000万转 镀金-镀金
H(高端级) 1000RPM 1.5亿转 金合金
提示:参数仅供参考,视实际工况、安装方式和工作环境等有关。
