过孔导电滑环

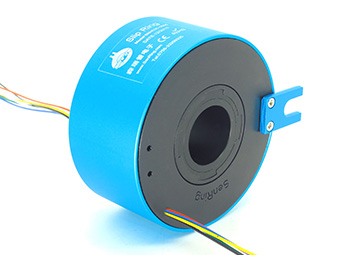

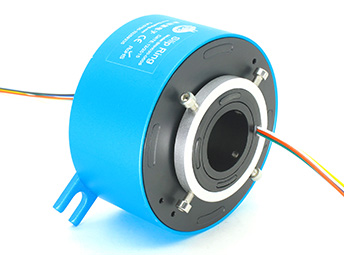

H3099系列(过孔式、空心轴)滑环

孔径:30mm ,外径:99mm

森瑞普H3099系列过孔导电滑环,过孔直径30mm(适用任何孔径<=30mm的旋转装置),外径为99mm,外壳材质为铝合金材质,是一个整体式结构的精密导电滑环。H3099系列滑环可以稳定传输10A电流(倍率*10A)或2A信号,可用于包装机械、 无人化缠绕机、自动化机床、试验设备、涂布机、游乐设备、实验室蒸馏装置和精馏设备、蒸发器、分离器、摩擦行业机械设备、自动锁螺丝机、枪刺地毯机器人、智能磨削机器人、机器人全自动抛光机、智能仓储机器人、机器人焊缝跟踪系统等机械设备以及任意需要360°旋转导电或传输

安装方式 产品手册 3D模型 技术支持

在线咨询
产品特点
支持每路信号(0~5A)、电流(10A,可选做20A/每路);
最高转速:400RPM、600RPM、1200RPM多种规格;
标准型号支持2~24路(每路10A)电流或1~36信号(每路5A),可定制其它通路数;
接触材料采用贵金属+超硬镀金处理,电阻波动小,接触电阻小,保证优良传输性能;
力矩小,运转稳定,寿命长;
支持信号、功率混合传输;
一体化结构设计,安装方便。
应用领域:包装机械、游乐设备、枪刺地毯机器人、仓储机器人等等各种旋转装置。

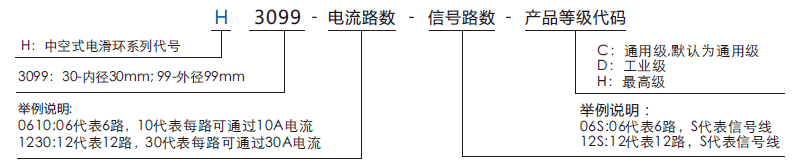

订购型号说明
h3099H3099系列(过孔式、空心轴)滑环系列滑环特点

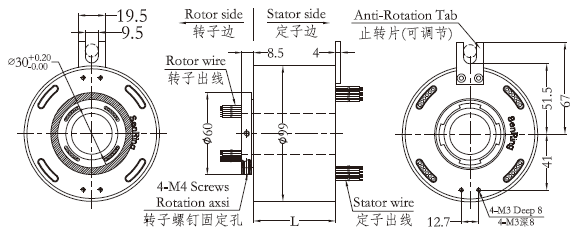

外形图纸
h3099H3099系列(过孔式、空心轴)滑环 系列滑环外形图纸
标准型号列表
型号 线路数 长度L(mm) 型号 线路数 长度L(mm)
10A 信号或0-5A 10A 信号或0-5A
H3099-02S 0 2 32 H3099-1210-12S 12 12 120
H3099-0210 2 0 32 H3099-1810-06S 18 6 120
H3099-03S 0 3 36 H3099-2410 24 0 120
H3099-0310 3 0 36 H3099-30S 0 30 144
H3099-06S 0 6 48 H3099-0610-24S 6 24 144
H3099-0210-04S 2 4 48 H3099-1210-18S 12 18 144
H3099-0410-02S 4 2 48 H3099-1810-12S 18 12 144
H3099-0610 6 0 48 H3099-2410-06S 24 6 144
H3099-12S 0 12 72 H3099-3010 30 0 144
H3099-0210-10S 2 10 72 H3099-36S 0 36 168
H3099-0310-09S 3 9 72 H3099-0610-30S 6 30 168
H3099-0610-06S 6 6 72 H3099-1210-24S 12 24 168
H3099-0810-04S 8 4 72 H3099-3610 36 0 168
H3099-1010-02S 10 2 72 H3099-42S 0 42 192
H3099-1210 12 0 72 H3099-0610-36S 6 36 192
H3099-18S 0 18 96 H3099-1210-30S 12 30 192
H3099-0210-16S 2 16 96 H3099-48S 0 48 216
H3099-0410-14S 4 14 96 H3099-0610-42S 6 42 216
H3099-0610-12S 6 12 96 H3099-1010-38S 10 38 216
H3099-0810-10S 8 10 96 H3099-1210-36S 12 36 216
H3099-1010-08S 10 8 96 H3099-1810-30S 18 30 216
H3099-1210-06S 12 6 96 H3099-2410-24S 24 24 216
H3099-1410-04S 14 4 96 H3099-60S 0 60 264
H3099-1610-02S 16 2 96 H3099-0610-54S 6 54 264
H3099-24S 0 24 120 H3099-1010-50S 10 50 264
H3099-0410-20S 4 20 120 H3099-1210-48S 12 48 264
H3099-0610-18S 6 18 120 H3099-72S 0 72 312

*注:N个10A电流环并起来可做1路N*10A电流使用,比如:2环10A并起来可做1路20A使用;

10A和信号(5A)可任意组合使用,详情请咨询客服,可在标准产品上定制。

h3099系列滑环技术规格参数
机械技术指标
工作寿命 参考产品等级选型表
额定转速 参考产品等级选型表
工作温度 -30℃∼80℃
工作湿度 0∼85% RH
接触材料 参考产品等级选型表
壳体材料 铝合金
转动扭矩 0.05N.m+0.02N.m/6路
防护等级 IP51
电气技术指标
参数 功率 信号
额定电压 0∼690VAC/VDC 0∼440VAC/VDC
绝缘电阻 ≥1000MΩ/500VDC ≥1000MΩ/500VDC
导线规格 AWG17#镀银铁氟龙 AWG22#镀银铁氟龙
导线长度 标准长度300mm
(可根据要求调整)
绝缘强度 800VAC@50Hz,60s
动态电阻变化值 < 0.01Ω
h3099产品等级
产品等级代号 最高转速 工作寿命 接触材料
C(通用级) 250RPM 2000万转 贵金属
D(工业级) 600RPM 8000万转 镀金-镀金
H(高端级) 1000RPM 1.5亿转 金合金
提示:参数仅供参考,视实际工况、安装方式和工作环境等有关。
