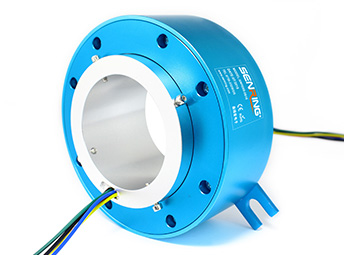

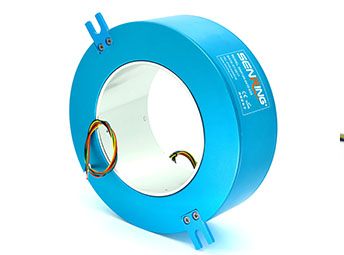

H80158系列（过孔式、空心轴）滑环
孔径：80mm ，外径：158mm
森瑞普H80158系列过孔导电滑环，过孔直径80mm(适用任何孔径≤80mm的旋转装置)，外径为158mm，外壳材质可以是塑料、铝合金或不锈钢材质，是一个整体式结构的精密导电滑环。H80158系列滑环可以稳定传输10A电流（倍率*10A）或2A信号，可用于游乐园设备、医疗器械、纺织工业设备、矿山工程机械、硅胶制品生产设备、塑胶制品生产设备、转马游乐设备、自动化产设备、珍珠棉(EPE)聚乙烯发泡塑胶机械设备、工业机器人、教育仿真设备、工程检测仪器、金属表面精整加工设备、金属镜面加工设备、自动抛光设备、机械手
- 产品特点
- 采用先进的贵金属簇刷式多点接触，在极低的摩擦力下保证接触可靠；
- 可稳定传输1~108路电流/信号；
- 多种标准规格，可要求定制；
- 支持信号、功率混合传输，可混合传输视频、数据等信号；
- 应用领域：医疗器械、纺织设备、矿山工程机械、传感器等各种领域；
- 一体化结构设计，安装方便。

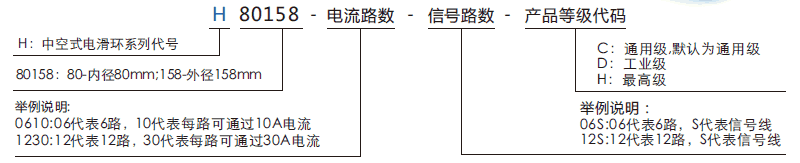

订购型号说明

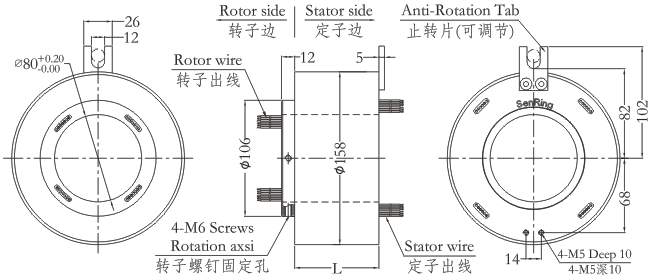

外形图纸
标准型号列表
| 型号 | 线路数 | 长度L（mm） | 型号 | 线路数 | 长度L（mm） | ||
| 10A | 信号或0-5A | 10A | 信号或0-5A | ||||
| H80158-02S | 0 | 2 | 42 | H80158-36S | 0 | 36 | 178 |
| H80158-0210 | 2 | 0 | 42 | H80158--0610-30S | 6 | 30 | 178 |
| H80158-03S | 0 | 3 | 46 | H80158-1210-24S | 12 | 24 | 178 |
| H80158-0310 | 3 | 0 | 46 | H80158-3610 | 36 | 0 | 178 |
| H80158-06S | 0 | 6 | 58 | H80158-42S | 0 | 42 | 202 |
| H80158-0210-04S | 2 | 4 | 58 | H80158-0610-36S | 6 | 36 | 202 |
| H80158-0410-02S | 4 | 2 | 58 | H80158-1210-30S | 12 | 30 | 202 |
| H80158-0610 | 6 | 0 | 58 | H80158-4210 | 42 | 0 | 202 |
| H80158-12S | 0 | 12 | 82 | H80158-48S | 0 | 48 | 226 |
| H80158-0210-10S | 2 | 10 | 82 | H80158-0610-42S | 6 | 42 | 226 |
| H80158-0310-09S | 3 | 9 | 82 | H80158-1210-36S | 12 | 36 | 226 |
| H80158-0610-06S | 6 | 6 | 82 | H80158-1810-30S | 18 | 30 | 226 |
| H80158-0810-04S | 8 | 4 | 82 | H80158-P2410-24S | 24 | 24 | 226 |
| H80158-1010-02S | 10 | 2 | 82 | H80158-4810 | 48 | 0 | 226 |
| H80158-1210 | 12 | 0 | 82 | H80158-60S | 0 | 60 | 274 |
| H80158-18S | 0 | 18 | 106 | H80158-0610-54S | 6 | 54 | 274 |
| H80158-0210-16S | 2 | 16 | 106 | H80158-0910-51S | 9 | 51 | 274 |
| H80158-0410-14S | 4 | 14 | 106 | H80158-1210-48S | 12 | 48 | 274 |
| H80158-0610-12S | 6 | 12 | 106 | H80158-2410-36S | 24 | 36 | 274 |
| H80158-0810-10S | 8 | 10 | 106 | H80158-72S | 0 | 72 | 322 |
| H80158-1010-08S | 10 | 8 | 106 | H80158-1210-60S | 12 | 60 | 322 |
| H80158-1210-06S | 12 | 6 | 106 | H80158-2410-48S | 24 | 48 | 322 |
| H80158-1410-04S | 14 | 4 | 106 | H80158-3610-36S | 36 | 36 | 322 |
| H80158-1610-02S | 16 | 2 | 106 | H80158-84S | 0 | 84 | 370 |
| H80158-24S | 0 | 24 | 130 | H80158-1210-72S | 12 | 72 | 370 |
| H80158-0410-20S | 4 | 20 | 130 | H80158-2410-60S | 24 | 60 | 370 |
| H80158-0610-18S | 6 | 18 | 130 | H80158-3610-48S | 36 | 48 | 370 |
| H80158-1210-12S | 12 | 12 | 130 | H80158-96S | 0 | 96 | 418 |
| H80158-1810-06S | 18 | 6 | 130 | H80158-1210-84S | 12 | 84 | 418 |
| H80158-2410 | 24 | 0 | 130 | H80158-2410-72S | 24 | 72 | 418 |
| H80158-30S | 0 | 30 | 154 | H80158-3610-60S | 36 | 60 | 418 |
| H80158-0610-24S | 6 | 24 | 154 | H80158-4210-54S | 42 | 54 | 418 |
| H80158-1210-18S | 12 | 18 | 154 | H80158-108S | 0 | 108 | 466 |
| H80158-1810-12S | 18 | 12 | 154 | H80158-1210-96S | 12 | 96 | 466 |
| H80158-2410-06S | 24 | 6 | 154 | H80158-2410-84S | 24 | 84 | 466 |
| H80158-3010 | 30 | 0 | 154 | H80158-3610-72S | 36 | 72 | 466 |
*注：N个10A电流环并起来可做1路N*10A电流使用，比如：2环10A并起来可做1路20A使用；
10A和信号（5A）可任意组合使用，详情请咨询客服，可在标准产品上定制。
h80158系列滑环技术规格参数
| 机械技术指标 | |
| 工作寿命 | 参考产品等级选型表 |
| 额定转速 | 参考产品等级选型表 |
| 工作温度 | -30℃∼80℃ |
| 工作湿度 | 0∼85% RH |
| 接触材料 | 参考产品等级选型表 |
| 壳体材料 | 铝合金 |
| 转动扭矩 | 0.1N.m+0.03N.m/6路 |
| 防护等级 | IP51 |
| 电气技术指标 | ||
| 参数 | 功率 | 信号 |
| 额定电压 | 0∼690VAC/VDC | 0∼440VAC/VDC |
| 绝缘电阻 | ≥1000MΩ/500VDC | ≥1000MΩ/500VDC |
| 导线规格 | AWG17#镀银铁氟龙 | AWG22#镀银铁氟龙 |
| 导线长度 | 标准长度300mm （可根据要求调整） |
|
| 绝缘强度 | 800VAC@50Hz，60s | |
| 动态电阻变化值 | < 0.01Ω | |
h80158产品等级
| 产品等级代号 | 最高转速 | 工作寿命 | 接触材料 |
| C（通用级） | 250RPM | 2000万转 | 贵金属 |
| D（工业级） | 600RPM | 8000万转 | 镀金-镀金 |
| H（高端级） | 1000RPM | 1.5亿转 | 金合金 |
