气动旋转接头(+电)

3012012系列多通路气动回转接头

12进12出,气+电旋转接头,G3/8"接头,10∼12mm大小管径

森瑞普3012系列多通路气动回转接头是一个12通路的导气旋转接头,可360度旋转导气,包括压缩空气、蒸汽、真空等多种气体介质。支持4mm、6mm、8mm、10mm、12mm多种气管。3012系列12通路电气回转接头不仅可以导气体,还可以混合传输2A~800A各种电流。具有体积小、重量轻、扭矩小等优点。

安装方式 产品手册 3D模型 技术支持

在线咨询
产品特点
12通路电气回转接头,支持12路气动液压通路,可组合电气一体滑环;
可以混合功率动力线、信号线、以太网、USB、工业总线、控制线、电磁阀、感应线等;
标准为法兰安装形式,可定制空心轴安装;
能通过的介质有: 压缩空气、氢气、氮气、化学混合气体、蒸汽、冷却水、热水、热油、石油、硫酸、饮料等。

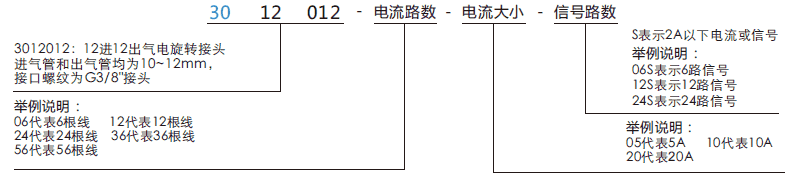

订购型号说明
30120123012012系列多通路气动回转接头系列滑环特点

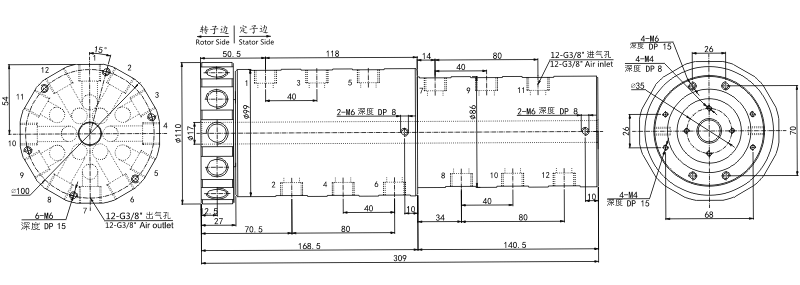

外形图纸
30120123012012系列多通路气动回转接头 系列滑环外形图纸
标准型号列表
型号 气管数量 接口尺寸 可适应气管
3012012 12进12出 G3/8" 10∼12mm

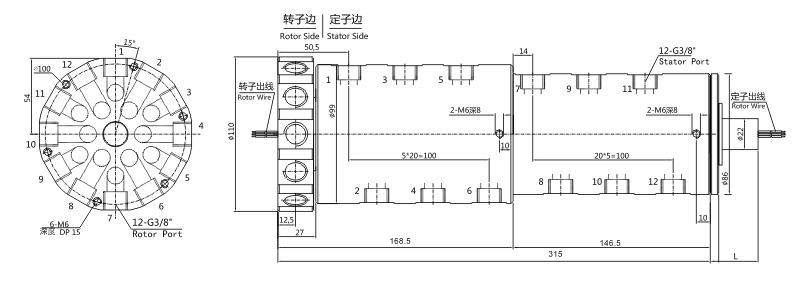

外形图纸
标准型号列表
型号 气管数量 接口尺寸 可适应气管 信号(2A)路数 L长度(mm)
3012012-06S 12进12出 G3/8" 10∼12mm 6 14
3012012-12S 12进12出 G3/8" 10∼12mm 12 21
3012012-24S 12进12出 G3/8" 10∼12mm 24 35
3012012-36S 12进12出 G3/8" 10∼12mm 36 52.3
3012012-56S 12进12出 G3/8" 10∼12mm 56 82

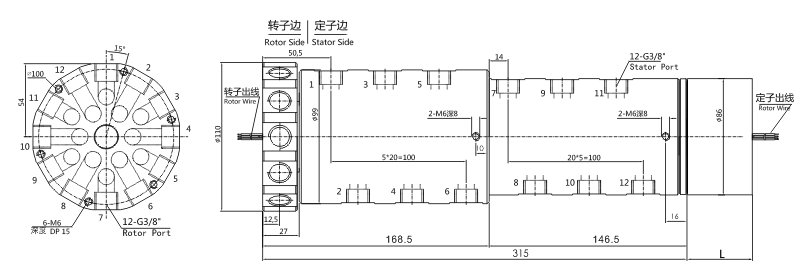

外形图纸
标准型号列表
型号 气管数量 接口尺寸 可适应气管 电流(10A)路数 信号(5A)路数 L长度(mm)
3012012-0605 12进12出 G3/8" 10∼12mm 0 6 48
3012012-0610 12进12出 G3/8" 10∼12mm 6 0 48
3012012-1205 12进12出 G3/8" 10∼12mm 0 12 72
3012012-0610-0605 12进12出 G3/8" 10∼12mm 6 6 72
3012012-1210 12进12出 G3/8" 10∼12mm 12 0 72
3012012-0610-1205 12进12出 G3/8" 10∼12mm 6 12 96
3012012-1210-0605 12进12出 G3/8" 10∼12mm 12 6 96
3012012-1805 12进12出 G3/8" 10∼12mm 0 18 96
3012012-1810 12进12出 G3/8" 10∼12mm 18 0 96
3012012-0610-1805 12进12出 G3/8" 10∼12mm 6 18 120
3012012-2405 12进12出 G3/8" 10∼12mm 0 24 120
3012012-2410 12进12出 G3/8" 10∼12mm 24 0 120
3012012-3605 12进12出 G3/8" 10∼12mm 0 36 168
3012012-1210-2405 12进12出 G3/8" 10∼12mm 12 24 168
3012012-3610 12进12出 G3/8" 10∼12mm 36 0 168
3012012-4805 12进12出 G3/8" 10∼12mm 0 48 216
3012012-1210-3605 12进12出 G3/8" 10∼12mm 12 36 216
3012012-4810 12进12出 G3/8" 10∼12mm 48 0 216
3012012-6005 12进12出 G3/8" 10∼12mm 0 60 264
3012012-1210-4805 12进12出 G3/8" 10∼12mm 12 48 264
3012012-7205 12进12出 G3/8" 10∼12mm 0 72 312
3012012-2410-4805 12进12出 G3/8" 10∼12mm 24 48 312
3012012-8405 12进12出 G3/8" 10∼12mm 0 84 360
3012012-2410-6005 12进12出 G3/8" 10∼12mm 20 60 360
3012012-9605 12进12出 G3/8" 10∼12mm 0 96 408
3012012-10805 12进12出 G3/8" 10∼12mm 0 108 456
3012012-12005 12进12出 G3/8" 10∼12mm 0 120 504
3012012系列滑环技术规格参数
气管数量 12进12出
气管大小 G3/8"牙
支持(10∼12mm气管)
机械技术指标
参数 数值
工作寿命 参考产品等级表
最高转速 参考产品等级表
工作温度 -30℃∼80℃
工作湿度 0∼85% RH
接触材料 贵金属接触
壳体材料 铝合金
最大压力 正压:1Mpa,真空:-90kPa
扭矩 <1.2N.m
电气技术指标
参数 数值
功率 信号
额定电压 0∼440VAC/VDC 0∼440VAC/VDC
绝缘电阻 <500MΩ/300VDC <500MΩ/300VDC
导线规格 AWG17#镀银铁氟龙 AWG22#镀银铁氟龙
导线长度 标准长度250mm(可根据要求调整)
绝缘强度 500VAC@50Hz,6s
动态电阻变化值 <0.01Ω
防护等级 IP51
3012012产品等级
产品等级代号 最高转速 工作寿命 型号举例
C(通用级) 连续200RPM,间歇1000RPM 1000万转 3012012-C
D(工业级,默认不写) 连续250RPM,间歇1500RPM 2000万转 3012012 或者 3012012-D
提示:参数仅供参考,视实际工况、安装方式和工作环境等有关。
