气动旋转接头(+电)

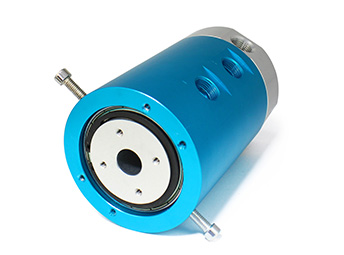

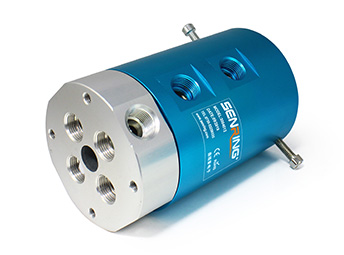

3004012系列四通路旋转气管接头

4进4出,气+电旋转接头,G3/8"接头,10∼12mm大小管径

森瑞普3004系列气动回转接头是一个4通路旋转气动接头,可360度旋转传输2路压缩空气、蒸汽、真空等多种气体介质。支持4mm、6mm、8mm、10mm、12mm多种气管。3004系列气体旋转接头不仅可以传输气体,还可以混合传输2A~800A各种电流。具有体积小、重量轻、扭矩小、多个气通路互不干扰等优点。

安装方式 产品手册 3D模型 技术支持

在线咨询
产品特点
四通路旋转气管接头,支持10~12mm气管,中心孔径17mm;
可以混合功率动力线、信号线、以太网、USB、工业总线、控制线、电磁阀、感应线等;
能通过的介质有: 压缩空气、氢气、氮气、化学混合气体、蒸汽、冷却水、热水、热油、石油、硫酸、饮料等。

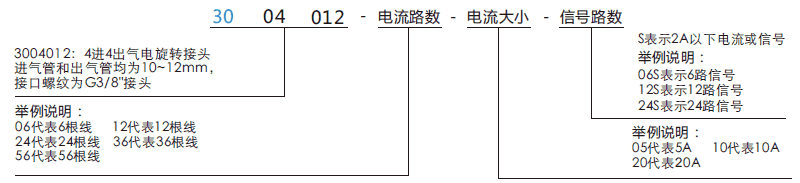

订购型号说明
30040123004012系列四通路旋转气管接头系列滑环特点

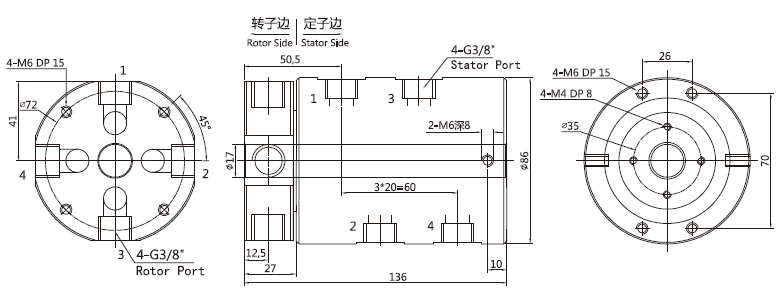

外形图纸
30040123004012系列四通路旋转气管接头 系列滑环外形图纸
标准型号列表
型号 气管数量 接口尺寸 可适应气管
3004012 4进4出 G3/8" 10∼12mm

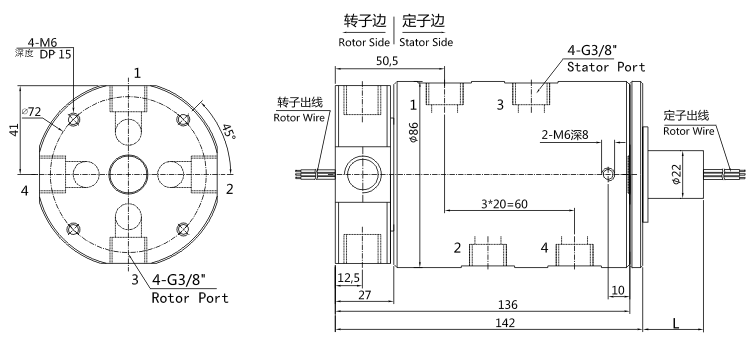

外形图纸
标准型号列表
型号 气管数量 接口尺寸 可适应气管 信号(2A)路数 L长度(mm)
3004012-06S 4进4出 G3/8" 10∼12mm 6 14
3004012-12S 4进4出 G3/8" 10∼12mm 12 21
3004012-24S 4进4出 G3/8" 10∼12mm 24 35
3004012-36S 4进4出 G3/8" 10∼12mm 36 52.3
3004012-56S 4进4出 G3/8" 10∼12mm 56 82

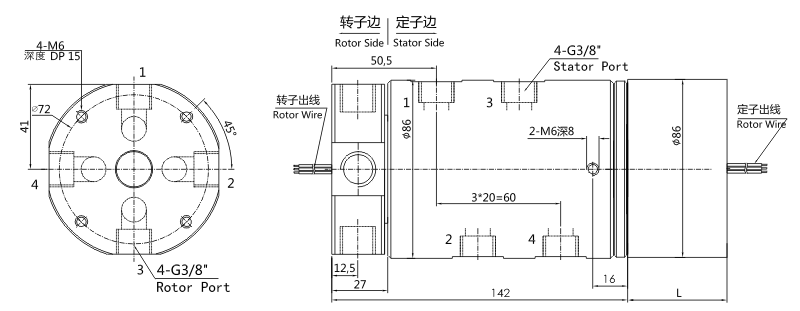

外形图纸
标准型号列表
型号 气管数量 接口尺寸 可适应气管 电流(10A)路数 信号(5A)路数 L长度(mm)
3004012-0605 4进4出 G3/8" 10∼12mm 0 6 48
3004012-0610 4进4出 G3/8" 10∼12mm 6 0 48
3004012-1205 4进4出 G3/8" 10∼12mm 0 12 72
3004012-0610-0605 4进4出 G3/8" 10∼12mm 6 6 72
3004012-1210 4进4出 G3/8" 10∼12mm 12 0 72
3004012-0610-1205 4进4出 G3/8" 10∼12mm 6 12 96
3004012-1210-0605 4进4出 G3/8" 10∼12mm 12 6 96
3004012-1805 4进4出 G3/8" 10∼12mm 0 18 96
3004012-1810 4进4出 G3/8" 10∼12mm 18 0 96
3004012-0610-1805 4进4出 G3/8" 10∼12mm 6 18 120
3004012-2405 4进4出 G3/8" 10∼12mm 0 24 120
3004012-2410 4进4出 G3/8" 10∼12mm 24 0 120
3004012-3605 4进4出 G3/8" 10∼12mm 0 36 168
3004012-1210-2405 4进4出 G3/8" 10∼12mm 12 24 168
3004012-3610 4进4出 G3/8" 10∼12mm 36 0 168
3004012-4805 4进4出 G3/8" 10∼12mm 0 48 216
3004012-1210-3605 4进4出 G3/8" 10∼12mm 12 36 216
3004012-4810 4进4出 G3/8" 10∼12mm 48 0 216
3004012-6005 4进4出 G3/8" 10∼12mm 0 60 264
3004012-1210-4805 4进4出 G3/8" 10∼12mm 12 48 264
3004012-7205 4进4出 G3/8" 10∼12mm 0 72 312
3004012-2410-4805 4进4出 G3/8" 10∼12mm 24 48 312
3004012-8405 4进4出 G3/8" 10∼12mm 0 84 360
3004012-2410-6005 4进4出 G3/8" 10∼12mm 20 60 360
3004012-9605 4进4出 G3/8" 10∼12mm 0 96 408
3004012-10805 4进4出 G3/8" 10∼12mm 0 108 456
3004012-12005 4进4出 G3/8" 10∼12mm 0 120 504
3004012系列滑环技术规格参数
气管数量 4进4出
气管大小 10∼12mm气管G3/8"牙
机械技术指标
参数 数值
工作寿命 2000万转(参考值,视工作环境而定)
最高转速 连续旋转250转/分钟,间歇旋转1000转/分钟
工作温度 -30℃∼80℃
工作湿度 0∼85% RH
接触材料 贵金属接触
壳体材料 铝合金
最大压力 正压:1Mpa,真空:-90kPa
扭矩 <0.4N.m
电气技术指标
参数 数值
功率 信号
额定电压 0∼440VAC/VDC 0∼440VAC/VDC
绝缘电阻 <500MΩ/300VDC <500MΩ/300VDC
导线规格 AWG17#镀银铁氟龙 AWG22#镀银铁氟龙
导线长度 标准长度250mm(可根据要求调整)
绝缘强度 500VAC@50Hz,6s
动态电阻变化值 <0.01Ω
防护等级 IP51
