3004004系列四通路气电一体滑环

4进4出，气+电旋转接头，M5接头，4∼6mm大小管径

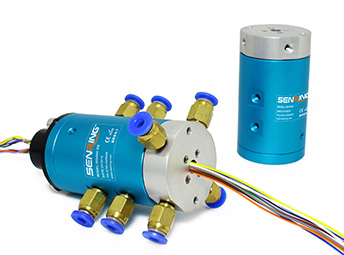

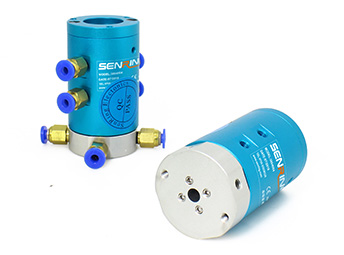

森瑞普3004系列四通路气电一体滑环是一个多通路气电组合滑环，可360度旋转传输2路压缩空气、蒸汽、真空等多种气体介质。支持4mm、6mm、8mm、10mm、12mm多种气管。3004系列气电组合滑环不仅可以传输气体，还可以混合传输2A~800A各种电流。具有体积小、重量轻、扭矩小、多个气通路互不干扰等优点。

安装方式产品手册 3D模型技术支持

在线咨询

产品特点

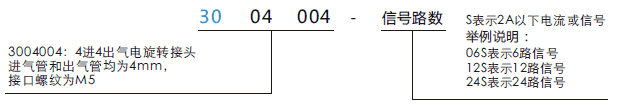

订购型号说明

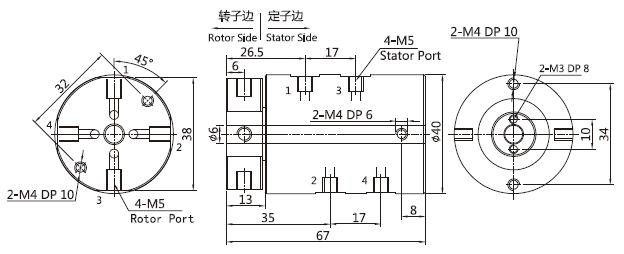

外形图纸

标准型号列表

型号	气管数量	接口尺寸	可适应气管
3004004	4进4出	M5	4∼6mm

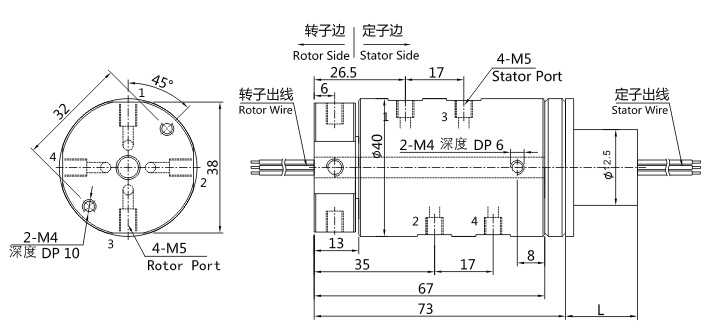

外形图纸

标准型号列表

型号	气管数量	接口尺寸	可适应气管	信号(2A)路数	L长度(mm)
3004004-06S	4进4出	M5	4∼6mm	6	14
3004004-12S	4进4出	M5	4∼6mm	12	21
3004004-24S	4进4出	M5	4∼6mm	24	35
3004004-36S	4进4出	M5	4∼6mm	36	52

3004004系列滑环技术规格参数

气管数量	4进4出
气管大小	M5牙支持（4~6mm气管）
机械技术指标
参数	数值
工作寿命	参考产品等级表
最高转速	参考产品等级表
工作温度	-30℃∼80℃
工作湿度	0∼85% RH
接触材料	贵金属接触
壳体材料	铝合金

最大压力	正压：1Mpa，真空：-90kPa
扭矩	<0.4N.m
电气技术指标
参数	数值
	功率	信号
额定电压	0∼240VAC/VDC	0∼240VAC/VDC
绝缘电阻	<500MΩ/300VDC	<500MΩ/300VDC
导线规格	AWG26#镀银铁氟龙	AWG26#镀银铁氟龙
导线长度	标准长度250mm（可根据要求调整）
绝缘强度	500VAC@50Hz，6s
动态电阻变化值	<0.01Ω
防护等级	IP51

3004004产品等级

产品等级代号	最高转速	工作寿命	型号举例
C（通用级）	连续200RPM，间歇1000RPM	1000万转	3004004-C
D（工业级，默认不写）	连续250RPM，间歇1500RPM	2000万转	3004004或者 3004004-D

提示：参数仅供参考，视实际工况、安装方式和工作环境等有关。
