高频/微波/射频旋转关节

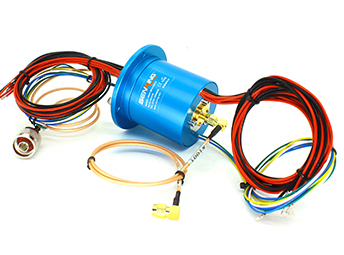

HF0118-32系列单通道18GHz射频滑环

单通道,频率范围DC~18GHz,主体外径32.8mm

森瑞普HF0118-32系列射频滑环一款单通道射频滑环,频率范围为DC到18GHz,接头类型采用SMA-K/SMA-K,最大转速为100RPM。HF0118-32系列射频滑环是在SNHF01-18的基础上增加1~24路电滑环通道,是专门为满足高速串行数字信号或模拟信号传输而开发的产品,支持组合传输1~24路5A信号,可定做10A或其它电流。

安装方式 产品手册 3D模型 技术支持

在线咨询
产品特点
射频通道:1通道 , 电滑环通道:1~24通路;
传输频率范围:DC~18GHz;
优越的插入损耗与电压驻波比;
适用用于车载云台、船载云台、雷达、吊舱、微波天线测试台;
360度旋转并稳定传输射频信号;
18GHz高频信号混合24路5A信号,可定制信号类型和通路数;
一体化结构设计,安装方便;

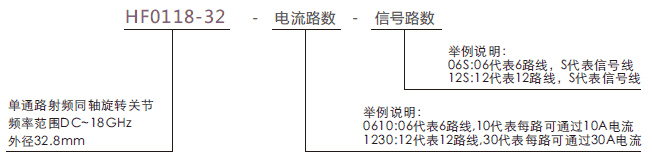

订购型号说明
hf0118-32HF0118-32系列单通道18GHz射频滑环系列滑环特点

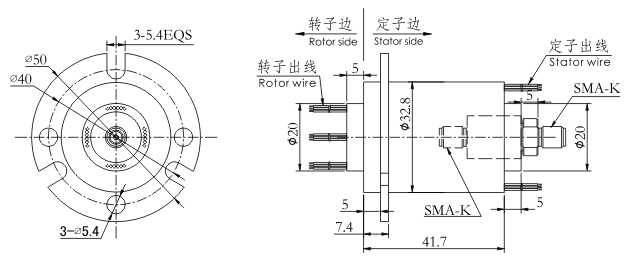

外形图纸
hf0118-32HF0118-32系列单通道18GHz射频滑环 系列滑环外形图纸
标准型号列表
型号# 射频通道数 工作频率范围 10A电流路数 2A信号路数 L长度
HF0118-32-12 1通路 DC∼18GHz 0 12路 41.7mm
HF0118-32-24 1通路 DC∼18GHz 0 24路 41.7mm
hf0118-32系列滑环技术规格参数
接口类型 SMA 母头–SMA 母头(50欧姆)
工作频率范围 DC to 18 Ghz
驻波比(最大值) 1.3@DC to 10 GHz
1.4@DC to 18 GHz
驻波比360度变化
(最大值)
0.05
峰值功率(最大值) 3000W
转动速度(最大值) 50RPM
启动力矩(最大值) 0.5牛·厘米
接口轴向荷载
(最大值)
±0.1牛
绝缘材料 聚四氟乙烯
温度(环境范围) -55 to +85℃ (操作环境)
-55 to +85℃ (储存环境)
湿度(环境范围) 95% (操作环境)
85% (储藏环境)
类型 I型直通
相位360度变化
(最大值)
插入损耗(最大值) 0.25 dB @ DC to 10 GHz
0.30 dB @10 to 18 GHz
插损360度变化
(最大值)
0.05 dB
平均功率(最大值) 500 W @1 GHz
200 W @6GHz
100 W @12 GHz
30 W @18GHz
使用寿命(参考值) 100万转
转动力矩(最大值) 0.5 牛·厘米
接口径向荷载
(最大值)
±0.1牛
防护等级 IP 40 acc. EN 60529

机械技术指标
工作寿命(参考值) 1000万转
最高转速 250转/分钟
温度(环境范围) -30℃∼80℃
湿度(环境范围) 0∼85% RH
接触材料 金/金
壳体材料 铝合金
转动扭矩 0.05N.m+0.01N.m/6路
防护等级 IP51
电气技术指标
参数 功率 信号
额定电压 0∼240VAC/VDC 0∼240VAC/VDC
绝缘电阻 ≥300MΩ/300VDC ≥300MΩ/300VDC
导线规格 AWG#26镀银铁氟龙
导线长度 标准长度250mm
(可根据要求调整)
绝缘强度 300VAC@50Hz,60s
动态电阻变化值 < 0.01Ω
