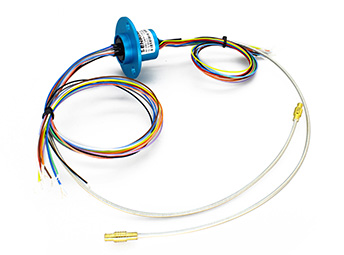

HF0103-22系列单通道同轴旋转关节

单通道,频率范围DC~3GHz,主体外径22mm

森瑞普HF0103-22系列同轴旋转关节一款单通道射频同轴旋转关节,频率范围为DC到3GHz,接头类型采用电缆RJ405,最大转速为100RPM。HF0103-22系列同轴旋转关节是在HF0103-07的基础上增加1~12路电滑环通道,传输频率范围仍然是DC-3GHz。HF0103-22是专门为满足高速串行数字信号或模拟信号传输而开发的产品,支持组合传输1~12路电流/信号,默认为2A,可定做5A、10A或其它电流。

安装方式 产品手册 3D模型 技术支持

在线咨询
产品特点
接口类型:同轴电缆RG405,可以配SMA,MCX,MMCX等接头;
360度旋转并稳定传输1路同轴旋转射频信号;
可混合传送1~12路电流/信号;
可通过DC~3GHz同轴信号;
优越的插入损耗与电压驻波比;
适用用于卫星天线、车载、雷达、微波天线测试台等领域;

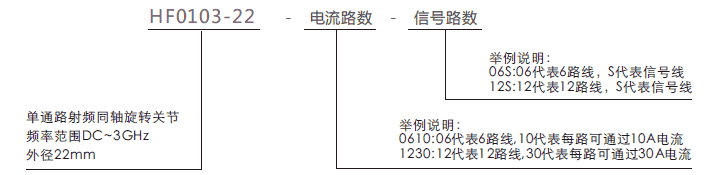

订购型号说明
hf0103-22HF0103-22系列单通道同轴旋转关节系列滑环特点
外形图纸

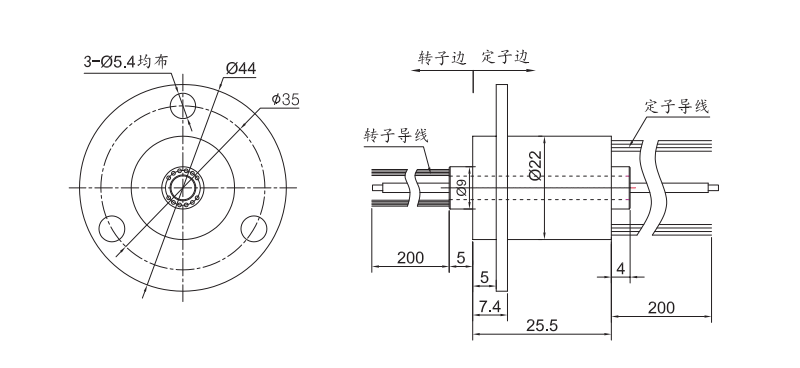

hf0103-22HF0103-22系列单通道同轴旋转关节 系列滑环外形图纸
标准型号列表
型号# 射频通道数 工作频率范围 10A电流路数 2A信号路数 L长度
HF0103-22-06 1通路 DC∼3GHz 0 06路 25.5mm
HF0103-22-12 1通路 DC∼3GHz 0 12路 25.5mm
hf0103-22系列滑环技术规格参数
接口类型 同轴电缆RG405
(可以配SMA,MCX,MMCX等接头)
工作频率范围 DC to 3 Ghz
驻波比(最大值) 1.7@DC to 3 GHz
驻波比360度变化
(最大值)
0.05
峰值功率(最大值) 500W
转动速度(最大值) 50RPM
启动力矩(最大值) 0.5牛·厘米
接口轴向荷载
(最大值)
±0.1牛
绝缘材料 聚四氟乙烯
温度(环境范围) -55 to +85℃ (操作环境)
-55 to +85℃ (储存环境)
类型 I型直通
相位360度变化
(最大值)
插入损耗(最大值) 0.25 dB @ DC to 1.5 GHz / 0.30 dB @10 to 3 GHz
插损360度变化
(最大值)
0.05 dB
平均功率(最大值) 200 W @1.5 GHz
150 W @3GHz
使用寿命(参考值) 100万转
转动力矩(最大值) 0.5 牛·厘米
接口径向荷载
(最大值)
±0.1牛
防护等级 IP 40 acc. EN 60529
湿度(环境范围) 95% (操作环境)
85% (储藏环境)

机械技术指标
工作寿命(参考值) 1000万转
最高转速 250转/分钟
温度(环境范围) -30℃∼80℃
湿度(环境范围) 0∼85% RH
接触材料 金/金
壳体材料 塑料
转动扭矩 0.05N.m+0.01N.m/6路
防护等级 IP51
电气技术指标
参数 功率 信号
额定电压 0∼240VAC/VDC 0∼240VAC/VDC
绝缘电阻 ≥300MΩ/300VDC ≥300MΩ/300VDC
导线规格 AWG#26镀银铁氟龙
导线长度 标准长度200mm
(可根据要求调整)
绝缘强度 300VAC@50Hz,60s
动态电阻变化值 < 0.01Ω
