高频/微波/射频旋转关节

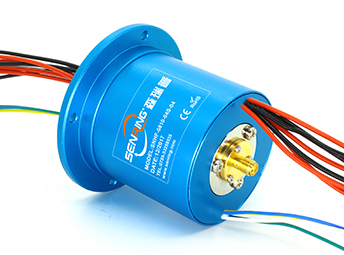

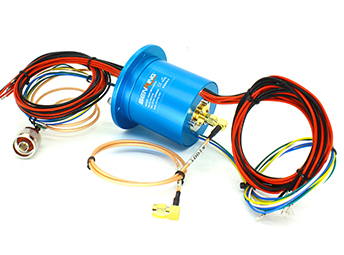

HF0118-56系列射频旋转关节

单通道,频率范围DC~18GHz,主体外径56mm

森瑞普HF0118-56系列射频旋转关节是一款单通道射频旋转关节,频率范围为DC到18GHz,接头类型采用 ,最大转速为100RPM。HF0118-56是专门为满足高速串行数字信号或模拟信号传输而开发的产品,可混合电线路数1~48路,如需要组合传输电流/信号,可选择其它型号。

安装方式 产品手册 3D模型 技术支持

在线咨询
产品特点
可以无错传输高速率高频(同轴射频)信号;
支持1路DC~18GHz射频信号;
可混合1~48路功率/信号通道;
优越的插入损耗与电压驻波比;
适用用于卫星天线、车载、雷达、微波天线测试台等领域;

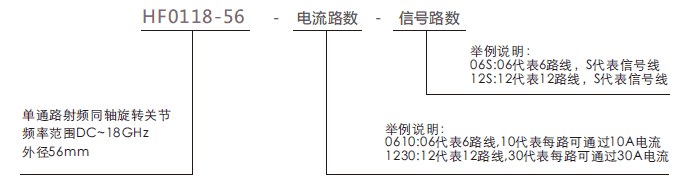

订购型号说明
hf0118-56HF0118-56系列射频旋转关节系列滑环特点

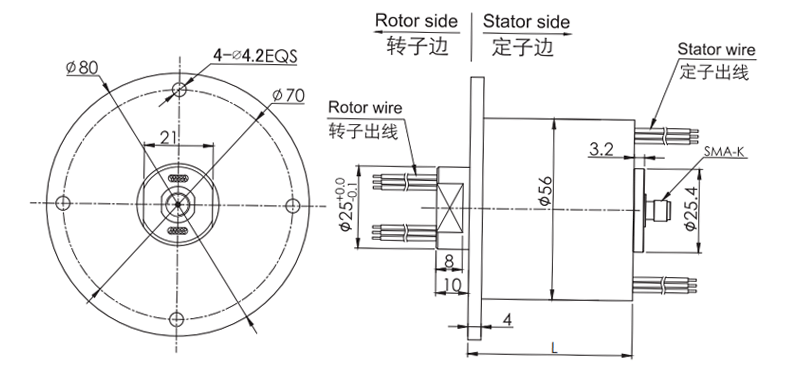

外形图纸
hf0118-56HF0118-56系列射频旋转关节 系列滑环外形图纸
标准型号列表
型号# 射频通道数 工作频率范围 10A电流路数 2A信号路数 L长度
HF0118-56-0610 1通路 DC∼18GHz 6路 0 38mm
HF0118-56-06S 1通路 DC∼18GHz 0 6路 38mm
HF0118-56-0610-06S 1通路 DC∼18GHz 6路 6路 55mm
HF0118-56-1210 1通路 DC∼18GHz 12路 0 55mm
HF0118-56-12S 1通路 DC∼18GHz 0 12路 55mm
HF0118-56-0610-12S 1通路 DC∼18GHz 6路 12路 71.5mm
HF0118-56-1810 1通路 DC∼18GHz 18路 0 71.5mm
HF0118-56-18S 1通路 DC∼18GHz 0 18路 71.5mm
HF0118-56-0610-18S 1通路 DC∼18GHz 6路 18路 88.5mm
HF0118-56-1210-12S 1通路 DC∼18GHz 12路 12路 88.5mm
HF0118-56-2410 1通路 DC∼18GHz 24路 0 88.5mm
HF0118-56-24S 1通路 DC∼18GHz 0 24路 88.5mm
HF0118-56-36S 1通路 DC∼18GHz 0 36路 122mm
HF0118-56-48S 1通路 DC∼18GHz 0 48路 156mm
hf0118-56系列滑环技术规格参数
接口类型 SMA 母头–SMA 母头(50欧姆)
工作频率范围 DC to 18 Ghz
驻波比(最大值) 1.3@DC to 10 GHz
1.4@DC to 18 GHz
驻波比360度变化
(最大值)
0.05
峰值功率(最大值) 3000W
转动速度(最大值) 50RPM
启动力矩(最大值) 0.5牛·厘米
接口轴向荷载
(最大值)
±0.1牛
绝缘材料 聚四氟乙烯
温度(环境范围) -55 to +85℃ (操作环境)
-55 to +85℃ (储存环境)
湿度(环境范围) 95% (操作环境)
85% (储藏环境)
类型 I型直通
相位360度变化
(最大值)
插入损耗(最大值) 0.25 dB @ DC to 10 GHz
0.30 dB @10 to 18 GHz
插损360度变化
(最大值)
0.05 dB
平均功率(最大值) 500 W @1 GHz
200 W @6GHz
100 W @12 GHz
30 W @18GHz
使用寿命(参考值) 1000万转
转动力矩(最大值) 0.5 牛·厘米
接口径向荷载
(最大值)
±0.1牛
防护等级 IP 40 acc. EN 60529

机械技术指标
工作寿命(参考值) 1000万转
最高转速 250转/分钟
温度(环境范围) -30℃∼80℃
湿度(环境范围) 0∼85% RH
接触材料 金/金
壳体材料 铝合金
转动扭矩 0.05N.m+0.01N.m/6路
防护等级 IP51
机械技术指标 电气技术指标
参数 功率 信号
额定电压 0∼440VAC/VDC 0∼240VAC/VDC
绝缘电阻 ≥500MΩ/500VDC ≥300MΩ/300VDC
导线规格 AWG#17镀银铁氟龙 AWG#22镀银铁氟龙
导线长度 标准长度250mm
(可根据要求调整)
绝缘强度 500VAC@50Hz,60s
动态电阻变化值 < 0.01Ω
