高频/微波/射频旋转关节

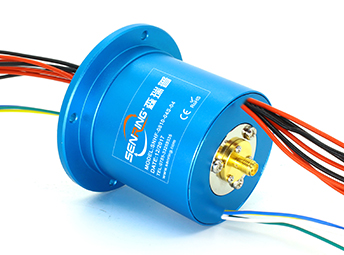

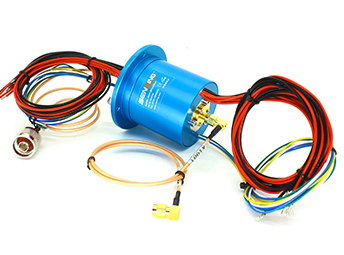

HF0150-56系列射频旋转关节

单通道,频率范围DC~50GHz,主体外径56mm

森瑞普HF0150-56系列射频旋转关节是一款单通道射频旋转关节,频率范围为DC到50GHz,接头类型两端为两端2.4(K)-F,最大转速为100RPM。HF0150-56主体外径为31.8mm,是专门为满足高速串行数字信号或模拟信号传输而开发的产品,支持混合传输1~48路电流/信号。

安装方式 产品手册 3D模型 技术支持

在线咨询
产品特点
可以无错传输高速率高频(同轴射频)信号;
支持1路DC~50GHz高频(同轴射频)通道;
可混合1~48路功率/信号通道;
优越的插入损耗与电压驻波比;
适用用于卫星天线、车载、雷达、微波天线测试台等领域;

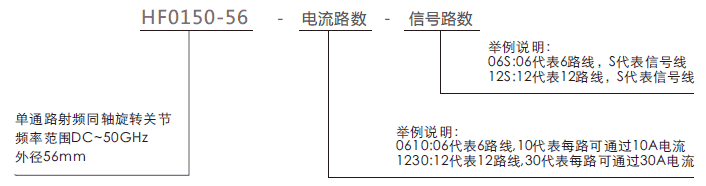

订购型号说明
hf0150-56HF0150-56系列射频旋转关节系列滑环特点

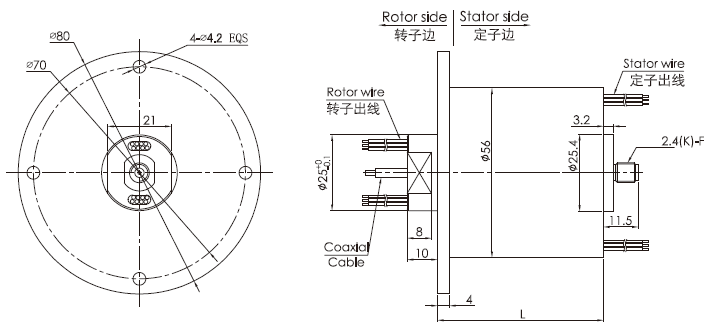

外形图纸
hf0150-56HF0150-56系列射频旋转关节 系列滑环外形图纸
标准型号列表
型号# 射频通道数 工作频率范围 10A电流路数 2A信号路数 L长度
HF0150-56-0610 1通路 DC~50GHz 6路 0 38mm
HF0150-56-06S 1通路 DC~50GHz 0 6路 38mm
HF0150-56-0610-06S 1通路 DC~50GHz 6路 6路 55mm
HF0150-56-1210 1通路 DC~50GHz 12路 0 55mm
HF0150-56-12S 1通路 DC~50GHz 0 12路 55mm
HF0150-56-0610-12S 1通路 DC~50GHz 6路 12路 71.5mm
HF0150-56-1810 1通路 DC~50GHz 18路 0 71.5mm
HF0150-56-18S 1通路 DC~50GHz 0 18路 71.5mm
HF0150-56-0610-18S 1通路 DC~50GHz 6路 18路 88.5mm
HF0150-56-1210-12S 1通路 DC~50GHz 12路 12路 88.5mm
HF0150-56-2410 1通路 DC~50GHz 24路 0 88.5mm
HF0150-56-24S 1通路 DC~50GHz 0 24路 88.5mm
HF0150-56-36S 1通路 DC~50GHz 0 36路 122mm
HF0150-56-48S 1通路 DC~50GHz 0 48路 156mm
hf0150-56系列滑环技术规格参数
接口类型 2.4mm 母头–2.4mm 母头(50欧姆)
工作频率范围 DC to 50 Ghz
驻波比(最大值) 1.3@DC to 10 Ghz
1.4@10 to 26.5GHz
1.7@26.5 to 50GHz
驻波比360度变化
(最大值)
0.05@ DC to 26.5 GHz
0.2 @ 26.5 to 50 GHz
峰值功率(最大值) 500W
转动速度(最大值) 50RPM
启动力矩(最大值) 0.5牛·厘米
接口轴向荷载
(最大值)
±0.1牛
绝缘材料 聚四氟乙烯
温度(环境范围) -55 to +85℃ (操作环境)
-55 to +85℃ (储存环境)
湿度(环境范围) 95% (操作环境)
85% (储藏环境)
类型 I型直通
相位360度变化
(最大值)
1°@DC to 26.5 GHz
2°@26.5 to 50 GHz
插入损耗(最大值) 0.30 dB @ DC to 10 GHz
0.50 dB @10 to 26.5GHz
0.90 dB @26.5 to 50GHz
插损360度变化
(最大值)
0.1 dB
平均功率(最大值) 50 W @1 GHz
15 W @10GHz
5 W @26.5GHz
3W @50GHz
使用寿命(参考值) 100万转
转动力矩
(最大值)
0.5 牛·厘米
接口径向荷载
(最大值)
±0.1牛
防护等级 IP 40 acc. EN 60529

机械技术指标
工作寿命(参考值) 1000万转
最高转速 50RPM
温度(环境范围) -30℃∼80℃
湿度(环境范围) 0∼85% RH
接触材料 金/金
壳体材料 铝合金
转动扭矩 0.05N.m+0.01N.m/6路
防护等级 IP51
电气技术指标
参数 功率 信号
额定电压 0∼440VAC/VDC 0∼240VAC/VDC
绝缘电阻 ≥500MΩ/500VDC ≥300MΩ/300VDC
导线规格 AWG#17镀银铁氟龙 AWG#22镀银铁氟龙
导线长度 标准长度250mm
(可根据要求调整)
绝缘强度 500VAC@50Hz,60s
动态电阻变化值 < 0.01Ω
