气动旋转接头(+电)

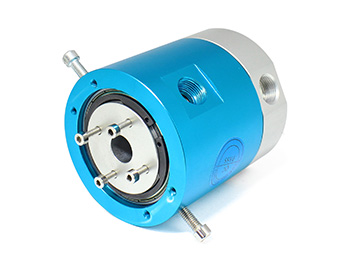

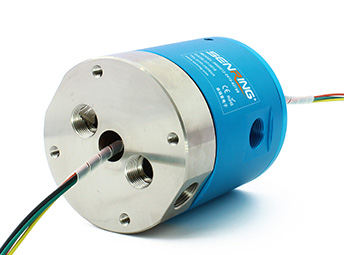

3002012系列二通路气路滑环

2进2出气+电旋转接头,G3/8"接头,10∼12mm大小管径

森瑞普3002系列二通路气路滑环是一个双通路气电混合滑环,可360度旋转传输2路压缩空气、蒸汽、真空等多种气体介质。支持4mm、6mm、8mm、10mm、12mm多种气管。3002系列气电混合滑环不仅可以传输气体,还可以混合传输2A~800A各种电流。具有体积小、重量轻、扭矩小、多个气通路互不干扰等优点。

安装方式 产品手册 3D模型 技术支持

在线咨询
产品特点
二通路气路滑环,17mm中心孔,外径86mm,10~12mm气管;
可以混合功率动力线、信号线、以太网、USB、工业总线、控制线、电磁阀、感应线等;
标准为法兰安装形式,可定制空心轴安装;
能通过的介质有: 压缩空气、氢气、氮气、化学混合气体、蒸汽、冷却水、热水、热油、石油、硫酸、饮料等。
订购型号说明
30020123002012系列二通路气路滑环系列滑环特点
外形图纸
30020123002012系列二通路气路滑环 系列滑环外形图纸
标准型号列表
型号 气管数量 接口尺寸 可适应气管
3002012 2进2出 G3/8" 10∼12mm
外形图纸
标准型号列表
型号 气管数量 接口尺寸 可适应气管 信号(2A)路数 L长度(mm)
3002012-06S 2进2出 G3/8" 10∼12mm 6 14
3002012-12S 2进2出 G3/8" 10∼12mm 12 21
3002012-24S 2进2出 G3/8" 10∼12mm 24 35
3002012-36S 2进2出 G3/8" 10∼12mm 36 52.3
3002012-56S 2进2出 G3/8" 10∼12mm 56 82
外形图纸
标准型号列表
型号 气管数量 接口尺寸 可适应气管 电流(10A)路数 信号(5A)路数 L长度(mm)
3002012-0605 2进2出 G3/8" 10∼12mm 0 6 48
3002012-0610 2进2出 G3/8" 10∼12mm 6 0 48
3002012-1205 2进2出 G3/8" 10∼12mm 0 12 72
3002012-0610-0605 2进2出 G3/8" 10∼12mm 6 6 72
3002012-1210 2进2出 G3/8" 10∼12mm 12 0 72
3002012-0610-1205 2进2出 G3/8" 10∼12mm 6 12 96
3002012-1210-0605 2进2出 G3/8" 10∼12mm 12 6 96
3002012-1805 2进2出 G3/8" 10∼12mm 0 18 96
3002012-1810 2进2出 G3/8" 10∼12mm 18 0 96
3002012-0610-1805 2进2出 G3/8" 10∼12mm 6 18 120
3002012-2405 2进2出 G3/8" 10∼12mm 0 24 120
3002012-2410 2进2出 G3/8" 10∼12mm 24 0 120
3002012-3605 2进2出 G3/8" 10∼12mm 0 36 168
3002012-1210-2405 2进2出 G3/8" 10∼12mm 12 24 168
3002012-3610 2进2出 G3/8" 10∼12mm 36 0 168
3002012-4805 2进2出 G3/8" 10∼12mm 0 48 216
3002012-1210-3605 2进2出 G3/8" 10∼12mm 12 36 216
3002012-4810 2进2出 G3/8" 10∼12mm 48 0 216
3002012-6005 2进2出 G3/8" 10∼12mm 0 60 264
3002012-1210-4805 2进2出 G3/8" 10∼12mm 12 48 264
3002012-7205 2进2出 G3/8" 10∼12mm 0 72 312
3002012-2410-4805 2进2出 G3/8" 10∼12mm 24 48 312
3002012-8405 2进2出 G3/8" 10∼12mm 0 84 360
3002012-2410-6005 2进2出 G3/8" 10∼12mm 20 60 360
3002012-9605 2进2出 G3/8" 10∼12mm 0 96 408
3002012-10805 2进2出 G3/8" 10∼12mm 0 108 456
3002012-12005 2进2出 G3/8" 10∼12mm 0 120 504
3002012系列滑环技术规格参数
气管数量 2进2出
气管大小 G3/8"牙
支持(10∼12mm气管)
机械技术指标
参数 数值
工作寿命 参考产品等级
最高转速 参考产品等级
工作温度 -30℃∼80℃
工作湿度 0∼85% RH
接触材料 贵金属接触
壳体材料 铝合金
最大压力 正压:1Mpa,真空:-90kPa
扭矩 <0.2N.m
电气技术指标
参数 数值
功率 信号
额定电压 0∼440VAC/VDC 0∼440VAC/VDC
绝缘电阻 <500MΩ/300VDC <500MΩ/300VDC
导线规格 AWG17#镀银铁氟龙 AWG22#镀银铁氟龙
导线长度 标准长度250mm(可根据要求调整)
绝缘强度 500VAC@50Hz,6s
动态电阻变化值 <0.01Ω
防护等级 IP51
3002012产品等级
产品等级代号 最高转速 工作寿命 型号举例
C(通用级) 连续200RPM,间歇1000RPM 1000万转 3002012-C
D(工业级,默认不写) 连续250RPM,间歇1500RPM 2000万转 3002012 或者 3002012-D
提示:参数仅供参考,视实际工况、安装方式和工作环境等有关。
