FO系列光纤滑环(光电旋转接头)

FO系列光纤滑环(光电旋转接头)

森瑞普FO系列光纤滑环又叫光纤旋转连接器、光电滑环、光电汇流环。采用光纤作为数据传输媒体,可用于高清视频传输系统、微波通讯、医疗器械、传感器信号测量、雷达和视频监控系统等任意需要360度旋转导电并传输光纤信号的装置。为解决旋转连接的系统部件之间数据传输,提供了最佳的技术解决方案。特别适合应用在需要无限制的,连续或断续旋转,同时又需要从固定位置到旋转位置传送大容量数据、信号的场所,能改善机械性能,简化系统操作,避免因活动关节的旋转对出光纤的损害。可以与传统的电子汇流环配合使用,作成光电混合汇流环,传送功率和高速数据。

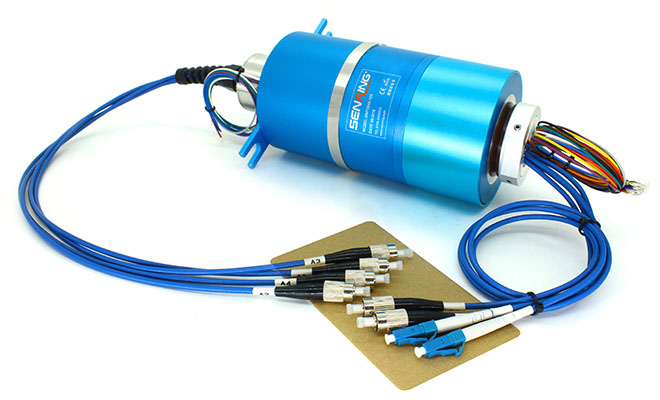

  1. FO系列光纤滑环(光电旋转接头) image 1FO系列光纤滑环(光电旋转接头) image 1

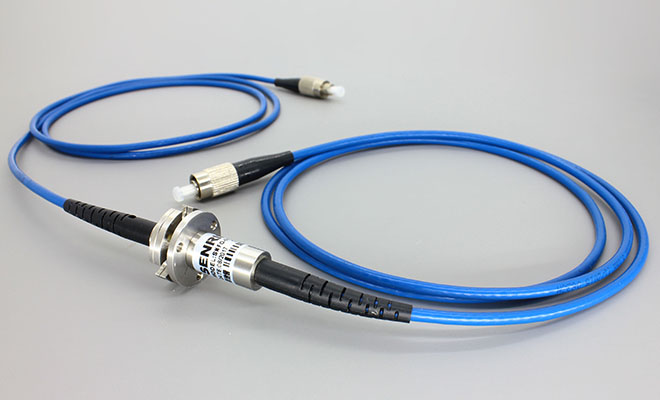

  2. FO系列光纤滑环(光电旋转接头) image 2FO系列光纤滑环(光电旋转接头) image 2
  3. FO系列光纤滑环(光电旋转接头) image 3FO系列光纤滑环(光电旋转接头) image 3
特点
可传输单路或多路光纤信号 ,多路旋转;
光纤接头可选 FC、SC、ST、SMA或LC (PC an d APC)等
可混合传输动力电源,控制信号 ,仪表及计算机自动控制所需的微电量信号 ;
可与传统的电滑环配合使用,作成光电混合汇流环,传送功率和高速数据;
无接触,无摩擦,寿命长,可达1亿转(单芯2-3亿转以上);
安全可靠,无泄密,无电磁干扰,可以远距离传输;
型号列表
型号 PDF 光纤通路数 最大线路数(功率/信号) 主体外径(mm)
1通道 0 10
1通道 30 24.8
1通道 48 54
1通道 96 86
2通道 0 67
2通道 96 86
4通道 0 67
4通道 96 86
4通道 24 56
6通道 0 67
6通道 96 86
8通道 0 67
8通道 96 86

*如果没有找到适合您的产品型号, 需要定制滑环或者索求方案,请联系森瑞普技术人员。

订购型号说明
  FO - 光路通数 - 功率路数 - 信号路数 - 光纤类型 - 接头类型 - 工作波长
光纤/光电滑环代号
举例说明
100:单通道光纤滑环 200:2通道光纤滑环
举例说明
0610:06表示6路,10则表示每路可通过10A电流。
举例说明
06S:06表示6路,
S表示信号
光纤类型代码:
01:9/125um(单模)
02:50/125um(多模)
03:62.5/125m(多模)
光纤接头代码:
FC:FC接头
ST:ST接头
SC:SC接头
LC:LC接头
接头端面形式默认为PC,
若要APC,
则在接头代码后加APC,
如:FC/APC
工作波长代码:
01:1310/1550(单模)
02:850/1310(多模)
举例说明

FO100-01-FC-01: 单路光纤旋转接头,第1个01表示光纤类型为9/125um(单模),FC表示接头类型为FC接头,端面形式为PC(平面),第2个01表示波长为1310/1550;

FO208-06S-03-LC/APC-02: FO208表示2路光电旋转接头,06S表示可混合传输6路信号,03表示光纤类型为62.5/125m(多模),LC/APC表示接头类型为LC接头,端面形式为APC(斜面),02表示波长为850/1310;

*备注:如对光纤通路、电滑环通路、接头类型、波长、出线方式等有特殊要求,请联系森瑞普销售人员。

各环路导线色码表
环码 色码 环码 色码
1 13 白黑
2 14 白褐
3 15 白红
4 16 白橙
5 17 白黄
6 绿 18 白绿
7 19 白蓝
8 20 白紫
9 21 白灰
10 22 黑红
11 粉红 23 黑褐
12 浅蓝 24 透明
应用案例
森瑞普多个系列单通道光纤滑环与多通道光电组合滑环分享
森瑞普光纤滑环在“超高清视频发射机(无人机)”中的应用
森瑞普光纤滑环让3D激光扫描仪实现360°x360°
