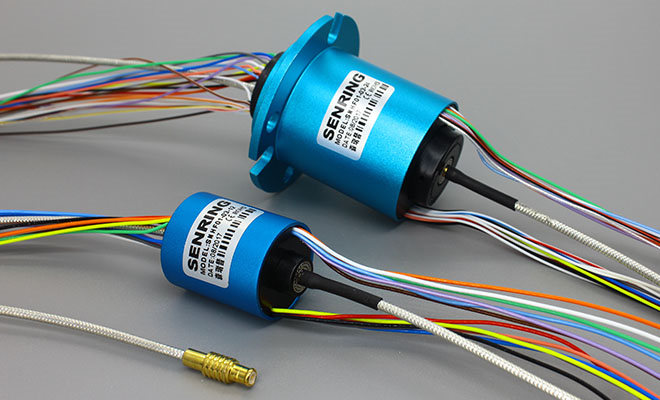

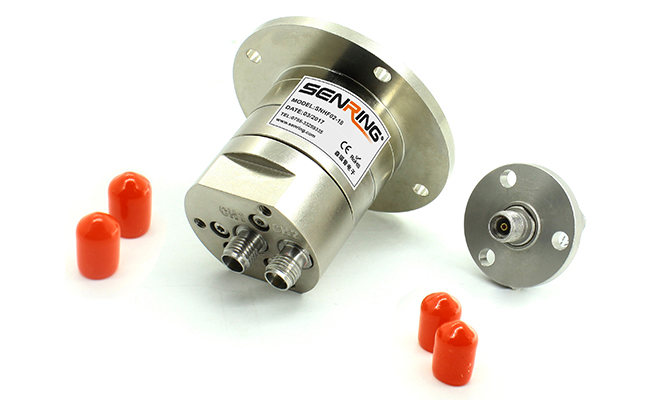

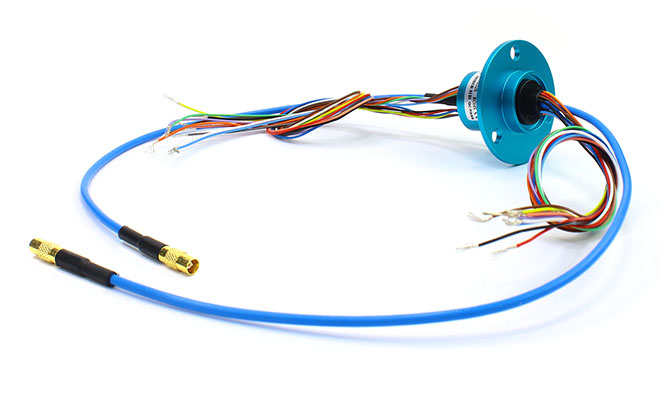

高清微波同轴射频旋转关节（高频滑环/射频滑环）
森瑞普HF系列高清微波同轴射频旋转关节也叫高频滑环和射频滑环，是森瑞普研发专门针对雷达、卫星天线等设备研发的一款高频滑环，这款产品可用于任何需要传输高清信号、射频信号、微波信号等高速串行数字信号或模拟信号的装置。该系列产品支持单路或多通路高频信号单独传输，也可支持高频信号与24V控制信号、通讯信号、动力电源、流体介质混合传输， 高频信号采用的是50Ω特性阻抗射频同轴结构头。其它指定接插件可转接，导线规格RG178、RG316、RG174等可选。
- 特点
- 可以无错传输高速率高频（同轴射频）信号；
- 支持1~2路高频（同轴射频）通道；
- 可混合1~96路功率/信号通道；
- 优越的插入损耗与电压驻波比；
- 适用用于卫星天线、车载、雷达、微波天线测试台等领域；
型号列表
| 型号 | 射频通道数 | 频率范围 | 主体外径 | 可混合电线路数 | 接口类型 | |
| HF0103-07 |  |
1通道 | DC~3GHz | 7mm | 0 | 电缆RG405可配SMA、MCX、BNC等接头 |
| HF0103-22 | |
1通道 | DC~3GHz | 22mm | 1~12 | |
| HF0103-32 | |
1通道 | DC~3GHz | 32.8mm | 13~24 | |
| HF0118-12 | |
1通道 | DC~18GHz | 12.7mm | 0 | 两端SMA-K |
| HF0118-32 | |
1通道 | DC~18GHz | 32.8mm | 1~24 | |
| HF0118-56 | |
1通道 | DC~18GHz | 56mm | 1~48 | |
| HF0118-86 | |
1通道 | DC~18GHz | 86mm | 1~96 | |
| HF0150-12 | |
1通道 | DC~50GHz | 12.7mm | 0 | 两端2.4（K)-F |
| HF0150-56 | |
1通道 | DC~50GHz | 56mm | 1~48 | |
| HF0218-31 | |
2通道 | 通道1: DC~18GHz 通道2: DC~4.5GHz |
31.7mm | 0 | 两端SMA-K |
| HF0218-64 | |
2通道 | 通道1: DC~18GHz 通道2: DC~4.5GHz |
64mm | 1~24 |
订购型号说明
| HF | 射频通路数 | - | 频率范围 | - | 主体外径 | - | 电流路数 | - | 信号路数 |
HF：射频同轴旋转关节
举例说明
01：1通路
02：2通路
01：1通路
02：2通路
举例说明
03：DC~3GHz
18：DC~18GHz
50：DC~50GHz
03：DC~3GHz
18：DC~18GHz
50：DC~50GHz
举例说明
07：表示7mm
12：表示12.7mm
07：表示7mm
12：表示12.7mm
举例说明
0610：6路线每路10A
1230：12路线每路30A
0610：6路线每路10A
1230：12路线每路30A
举例说明
06S:6路2A信号
12S:12路2A信号
06S:6路2A信号
12S:12路2A信号
举例说明
HF0103-17：单通路射频同轴旋转关节，频率范围DC~3GHz，外径7mm；
HF0103-22-12S：单通路射频同轴旋转关节+12路2A电信号滑环，频率范围DC~3GHz，主体外径22mm；
HF0118-56-0610-12S：单通路射频同轴旋转关节+6路10A+12路2A电信号滑环，频率范围DC~18GHz，主体外径56mm；
HF0218-64-1205：双通路射频同轴旋转关节+12路5A电信号滑环，频率范围DC~18GHz，主体外径64mm；
各环路导线色码表
| 环码 | 色码 | 环码 | 色码 |
| 1 | 黑 | 13 | 白黑 |
| 2 | 褐 | 14 | 白褐 |
| 3 | 红 | 15 | 白红 |
| 4 | 橙 | 16 | 白橙 |
| 5 | 黄 | 17 | 白黄 |
| 6 | 绿 | 18 | 白绿 |
| 7 | 蓝 | 19 | 白蓝 |
| 8 | 紫 | 20 | 白紫 |
| 9 | 灰 | 21 | 白灰 |
| 10 | 白 | 22 | 黑红 |
| 11 | 粉红 | 23 | 黑褐 |
| 12 | 浅蓝 | 24 | 透明 |
